一颗激光器芯片的解剖课：结构、设计难点，以及那些"看不见"的部分

在 AI 算力爆发的今天，数据中心之间每秒钟流动的数据量正以惊人的速度攀升，1.6T 光模块、CPO（共封装光学）、硅光集成成为整个光电行业最热的关键词。但无论架构如何演进，链路最前端始终躺着一颗指甲盖大小、甚至更小的芯片——半导体激光器。它负责把电变成光。它的效率、波长稳定性和寿命，几乎决定了一整条光链路的上限。

这颗芯片究竟长什么样？它难做在哪里？以及——工程师是怎么"看见"自己设计的结构有没有真正做出来的？

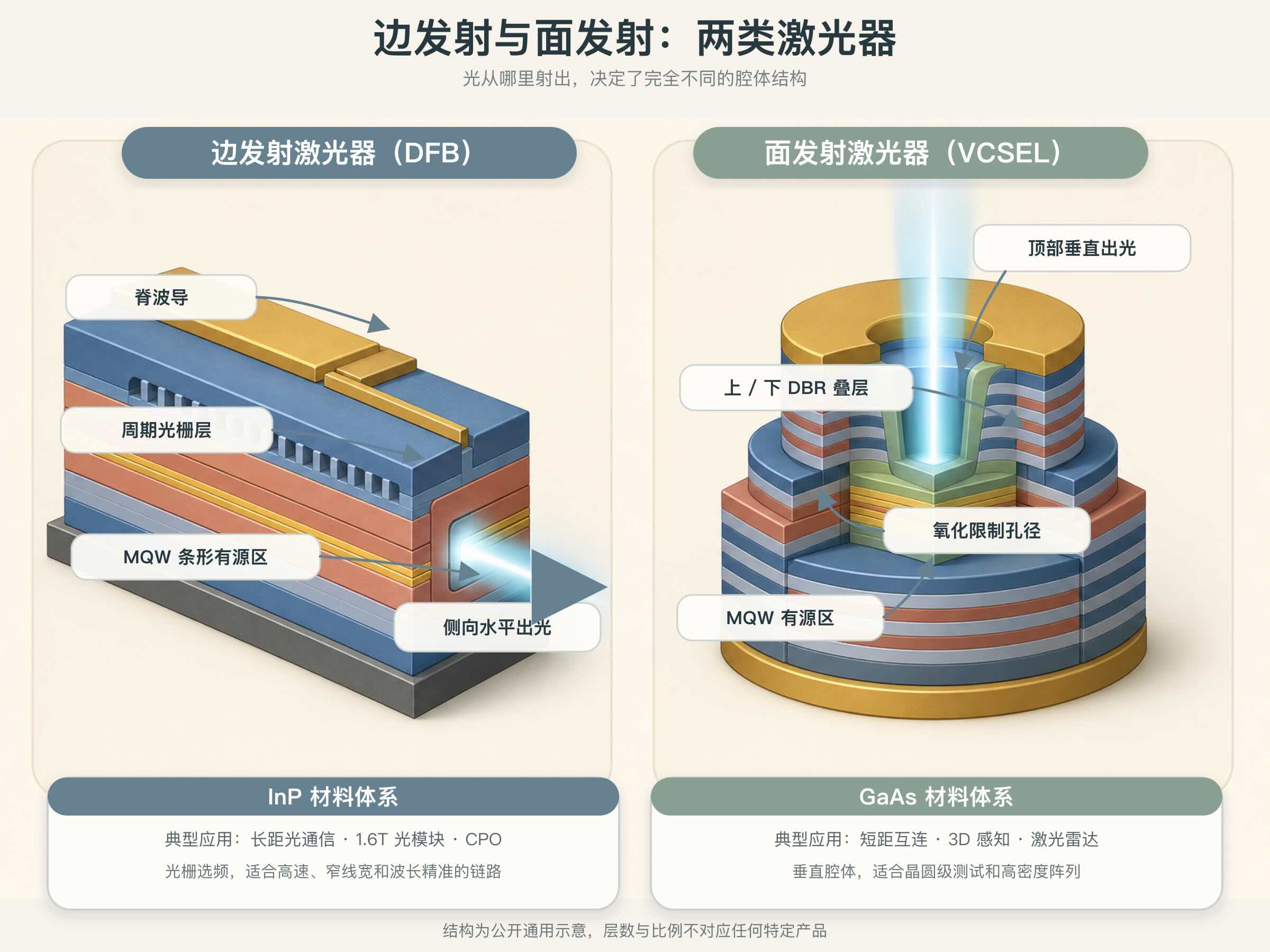

半导体激光器按"光从哪里射出来"，分成两大类。

边发射激光器（EEL）：光从芯片的侧面（解理腔面）射出。它内部又细分为几种。FP 激光器结构最简单，靠芯片两端的解理面当反射镜，波长不够纯；DFB 激光器在有源区旁边刻了一层极细的光栅，只让一个特定波长获得反馈，因此波长非常纯净，是长距光通信的绝对主力；EML 则更进一步，把 DFB 和一个电吸收调制器做在同一颗芯片上——激光持续发光，调制器负责快速"开关"，从而支撑起几十上百 Gbps 的高速传输。这一类器件的材料体系通常是 InP。

面发射激光器（VCSEL）：光从芯片正面垂直射出。它没有解理腔面，而是在有源区上下各叠几十层反射镜（DBR）来构成谐振腔。VCSEL 可以在晶圆上密集排布、整片测试，成本与一致性优势明显，广泛用于数据中心短距互连、手机 3D 人脸识别和车载激光雷达。材料体系通常是 GaAs。

一句话概括分工：长距、高速、要求波长精准的场合用边发射；短距、大批量、要求成本和阵列化的场合用 VCSEL。

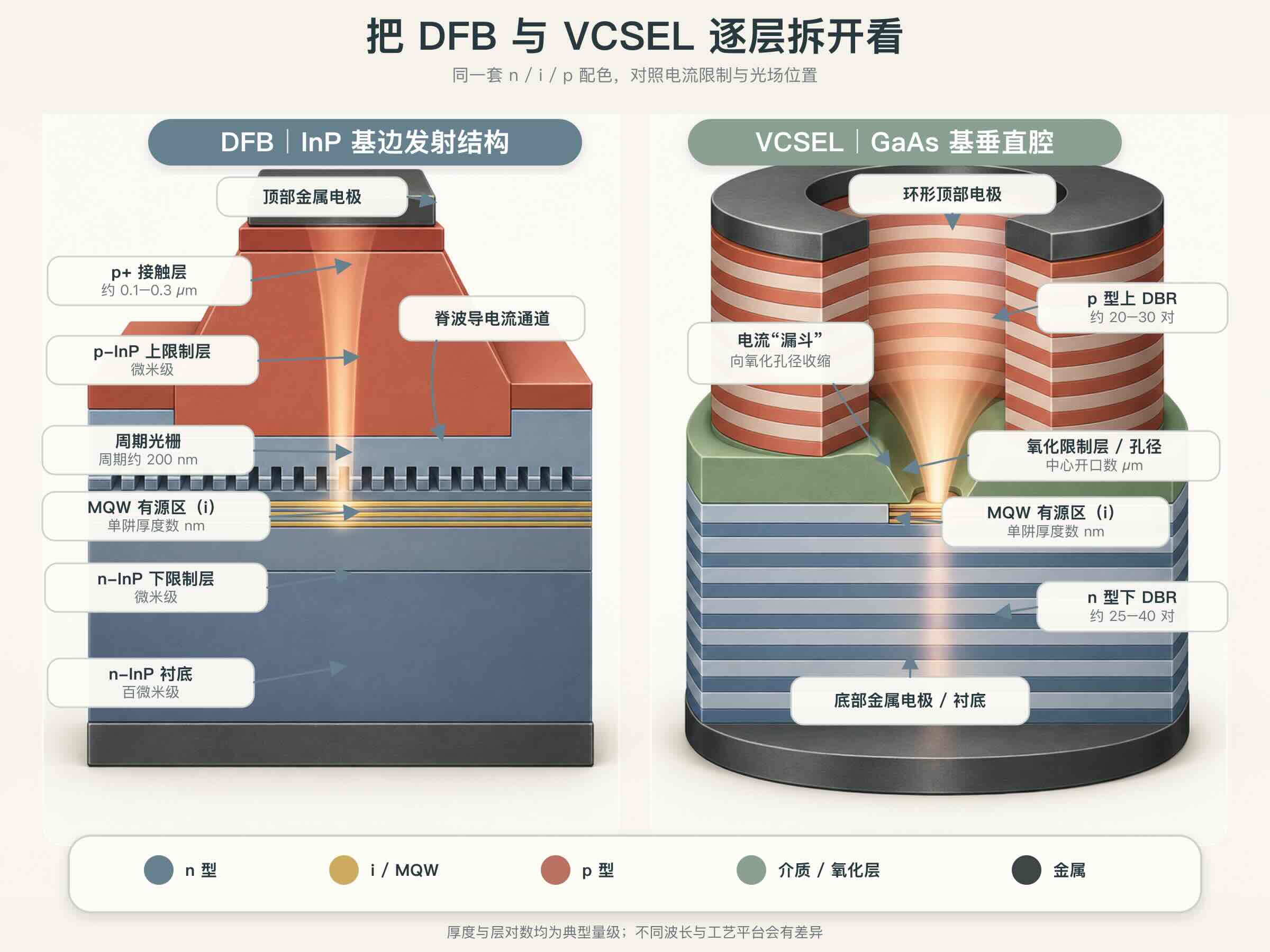

激光器芯片不是一块均匀的材料，而是通过外延生长一层一层"长"出来的三明治，总厚度往往只有几微米。以一颗 InP 基 DFB 为例，自下而上大致是：

n 型 InP 衬底与下限制层——提供电子，同时因为折射率低于中心区域，把光"夹"在中间不让它跑掉。

多量子阱有源区（MQW）——整颗芯片的心脏。它由几层厚度仅数纳米的极薄材料交替构成，把电子和空穴同时"关"进这几层夹心里，让它们在极小的空间内高效复合发光。阱的厚度与组分直接决定发光波长，误差容忍度极低。

光栅层——周期通常在两百多纳米量级的周期性起伏结构，作用是只让某一个波长得到正反馈，从而把激光的谱线"锁死"在一个极窄的范围内。

p 型 InP 上限制层与 p+ 接触层——提供空穴，并与金属电极形成低阻接触。

电流限制结构——这一步决定了电流是否老老实实只从有源区中央流过。常见做法是把有源区做成一条窄脊（脊波导），或者在两侧生长半绝缘材料把电流"堵"在中间（掩埋异质结）。

VCSEL 的层结构逻辑相似，但更极端：它的上下 DBR 各由二三十对折射率交替的薄层构成，每一层的厚度都必须精确到四分之一波长；有源区上方还有一层由铝含量极高的材料经湿法氧化形成的氧化限制孔径，中心保留一个直径仅几微米的导电窗口，同时限制电流和光场。

结构画出来只需要一张图，做出来却是另一回事。

难点一：掺杂剖面必须"卡"在正确的位置。 限制层需要足够高的掺杂来降低电阻，但掺杂原子一旦扩散进入有源区，就会成为非辐射复合中心——电流进去了，出来的却是热而不是光。InP 体系中常用的 p 型掺杂剂扩散能力很强，工艺窗口很窄；在采用半绝缘阻挡层的掩埋结构中，还存在阻挡层与 p 型掺杂互扩散、导致漏电通道的经典问题。设计图上一条干净的界线，实际做出来往往是一段模糊的过渡区。

难点二：光走的路和电走的路必须对准。 激光器的效率取决于"注入的电流"与"光场分布"的空间重叠程度。脊波导刻蚀的深度差几十纳米、掩埋结的侧向生长形貌略有偏差、VCSEL 的氧化孔径直径偏了半微米——电流就会绕开光场最强的区域，或者在边缘发生电流集边。这是良率波动最常见的来源之一。

难点三：量子阱界面要足够陡峭。 几纳米厚的阱层，如果界面存在组分渐变或起伏，发光波长会漂移、谱线会展宽。这对外延生长的控制精度提出了近乎苛刻的要求。

难点四：电阻与热是一对死结。 空穴迁移率天然低于电子，p 型一侧的串联电阻始终是发热大户。VCSEL 更典型：DBR 既要当反射镜，又要当电流通道，而每一个异质界面都存在阻挡载流子的能带尖峰。提高掺杂能降电阻，却会因自由载流子吸收增加光损耗；降低掺杂能减损耗，电阻和发热又上去了。工程师能做的只是在界面处做渐变过渡和调制掺杂，在两条曲线之间找一个平衡点——而这个平衡点是否真的落在设计值上，光靠电学测试无法回答。

难点五：可靠性退化发生在看不见的地方。 器件老化后，腔面可能发生灾变性光学损伤，有源区可能出现暗线缺陷，掺杂剖面可能因长期高温高电流而漂移，电极金属可能向内扩散。这些变化往往在电流-光功率曲线出现拐点之前就已经在纳米尺度上发生了。

上面五个难点有一个共同点：它们都发生在纳米尺度的截面上，而且都和"载流子/掺杂到底分布在哪里"直接相关。 常规的电学测试只能给出器件级的总账，SIMS 之类的方法能给出深度方向的纵向剖面，却给不出二维的空间分布。这正是扫描探针类电学表征的用武之地。

SCM（扫描电容显微镜） 通过探针与样品间电容随偏压的变化来成像，对载流子类型极其敏感，能够清晰地把 p 区、n 区和 pn 结界面的位置勾勒出来。它适合快速回答"结在哪里、类型对不对"。

SSRM（扫描扩展电阻显微镜） 用带偏压的导电金刚石探针接触样品截面，测量针尖下方的扩展电阻，进而定量映射载流子浓度分布。它的横向分辨率可达纳米量级，可覆盖的载流子浓度跨越 10¹⁵ 至 10²¹ cm⁻³ 的宽广范围，是目前二维载流子定量分析中分辨率与动态范围兼顾得最好的手段。代价是对截面样品制备的要求极高。

SMM/SMIM（扫描微波阻抗显微镜） 通过微波反射信号感知局部阻抗，接触压力小、损伤低，并且对介质材料同样敏感——这使它在观察氧化限制孔径这类"介质与半导体并存"的结构时具有独特价值。

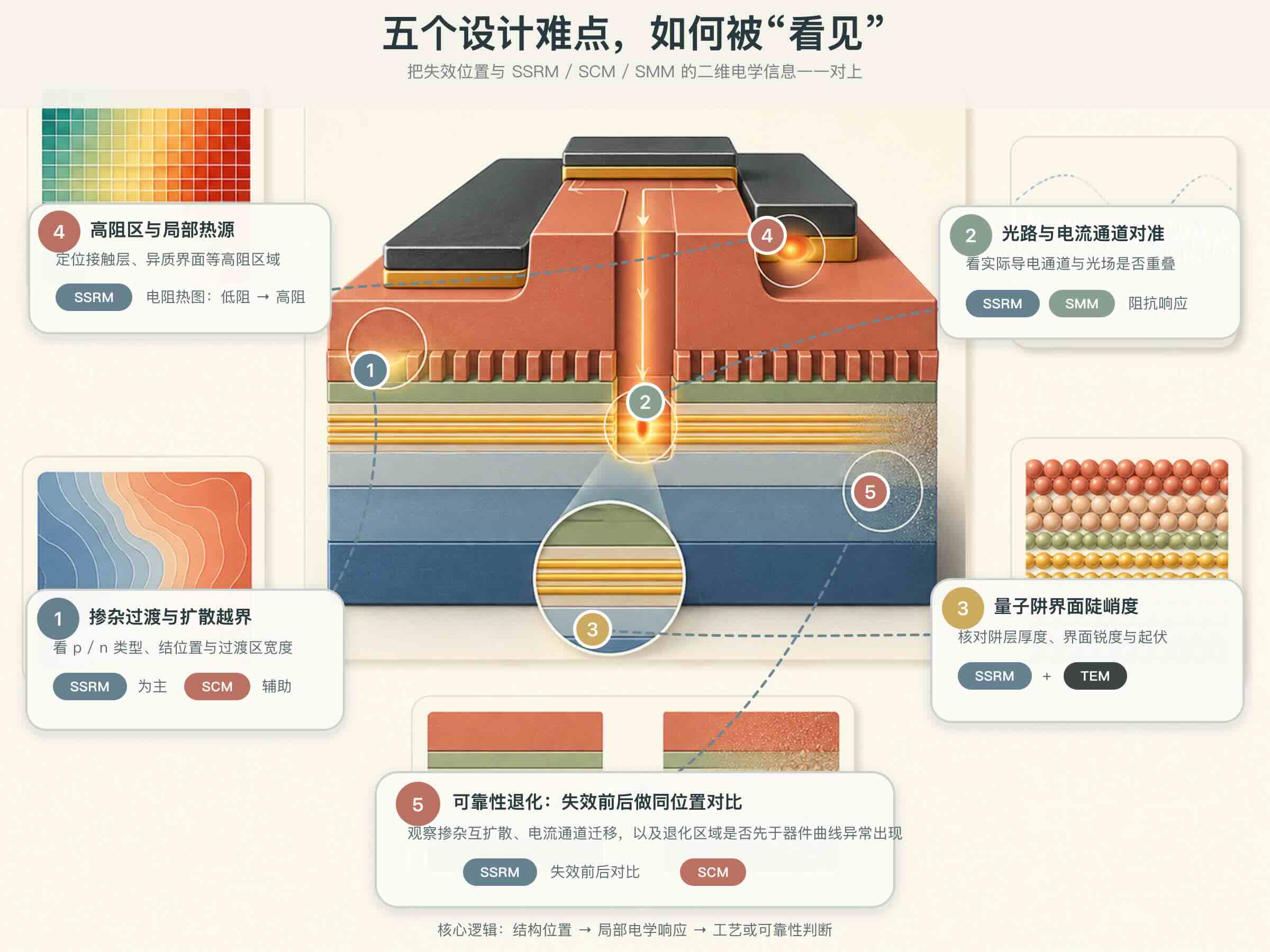

对应到前面的五个难点：

作为专注于二维纳米尺度电学特性测量与成像的分析服务商，国智维在上述场景中具备完整的一体化能力。

我们自主研发了高感度高真空 SSRM 模组：采用金刚石镀膜探针，横向分辨率可至 1nm 至数十纳米量级，阻值检测范围覆盖 10⁴–10¹² Ω，并通过自研高真空环境排除空气中水汽与杂质在样品表面的吸附，显著提升了测量的稳定性与定量可信度。

同时，我们具备 SCM、SMM/SMIM、C-AFM 等多种电学模式，以及 FIB、SEM-EDS、TEM-EDS 的联用能力——从截面样品制备、结构形貌确认到电学定量分析，可在同一个技术团队内闭环完成。对于激光器这类"结构极薄、界面极多、失效极隐蔽"的器件，样品制备的质量往往比仪器本身更决定结果的成败，而这恰恰是我们长期投入的方向。
