芯片里有张"隐形地图"：读懂SCM扫描电容显微镜
一颗芯片在测试环节被判失效：漏电超标，或者阈值电压莫名其妙偏了。
工程师照着标准流程走了一遍——FIB 切片、SEM 拍照、TEM 看晶格、EDS 打成分。结果一切正常：栅氧完好、接触孔通畅、金属层规整、成分也没有异常。
结构上挑不出任何毛病，但器件就是不工作。
问题往往出在一个电子显微镜"看不见"的地方——掺杂。

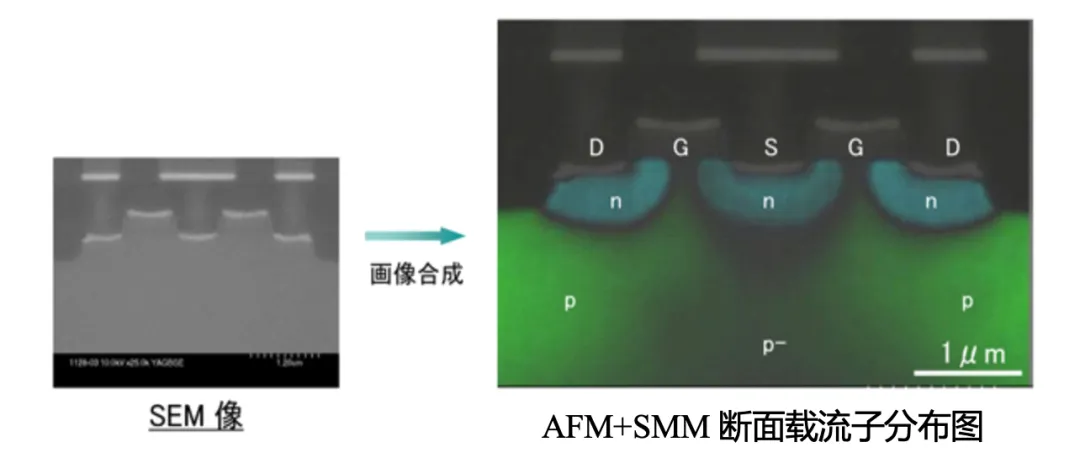

【SMM dc/dv（SCM）+ SEM 合成图】
01 芯片里的"隐形地图"
芯片之所以能工作，靠的不只是那些沟槽、栅极和金属线。真正让晶体管开合的，是硅里面掺进去的杂质——磷、硼、砷这些元素，在不同区域按不同浓度分布，形成 N 型区和 P 型区，两者交界处就是 PN 结。
结构决定了"零件长在哪儿"，掺杂决定了"这个零件是什么"。
麻烦在于，掺杂原子只是零星嵌在硅晶格里。它不改变形貌，也几乎不改变衬度——所以在电镜下，一个掺杂异常的区域和一个完好的区域，长得一模一样。
产线上传统的做法是酸腐蚀染结：把断面用化学试剂泡一下，不同掺杂区腐蚀速度不同，结的位置就显出来了。成本低、上手快，至今仍是常用的初筛手段。但信息量有限——只能看到"这里有个结"，看不出浓度高低，也分不清 N 型还是 P 型，重复性还不太理想。
要真正把这张"隐形地图"画出来，得换一种手段。
02 SCM：把探针变成一个纳米级电容
扫描电容显微镜（Scanning Capacitance Microscopy，SCM） 的思路其实相当直白。
把一根极其尖锐的导电探针压在样品表面，探针尖、表面那层薄氧化层、下面的硅——这三者恰好构成了一个微缩到纳米尺度的 MOS 电容。半导体物理里最经典的 C-V（电容-电压）行为，在这个小到几十纳米的区域里同样成立。
接下来给探针加一个交流电压。硅里的载流子会被这个电压反复驱赶又放回，表面的耗尽层像呼吸一样一胀一缩，电容随之变化。SCM 测的就是这个变化率（dC/dV），而这个信号里藏着两条关键信息：
相位（Phase）→ 载流子的类型。 N 型和 P 型的 C-V 曲线随电压变化的方向正好相反，所以相位一看就知道是电子还是空穴，非常干净利落。
振幅（Amplitude）→ 载流子的浓度。 浓度越低，耗尽层"呼吸"的幅度越大，信号越强；浓度越高，信号反而越弱。
探针在断面上逐点扫过去，一整张二维载流子分布图就出来了。SCM 的有效探测范围大致覆盖 10¹⁵ 到 10²⁰ atoms/cm³ ——下限够得着晶圆衬底的背景浓度，上限盖得住 MOS 管源漏极的重掺杂区，恰好是器件里最需要看清楚的那一段。

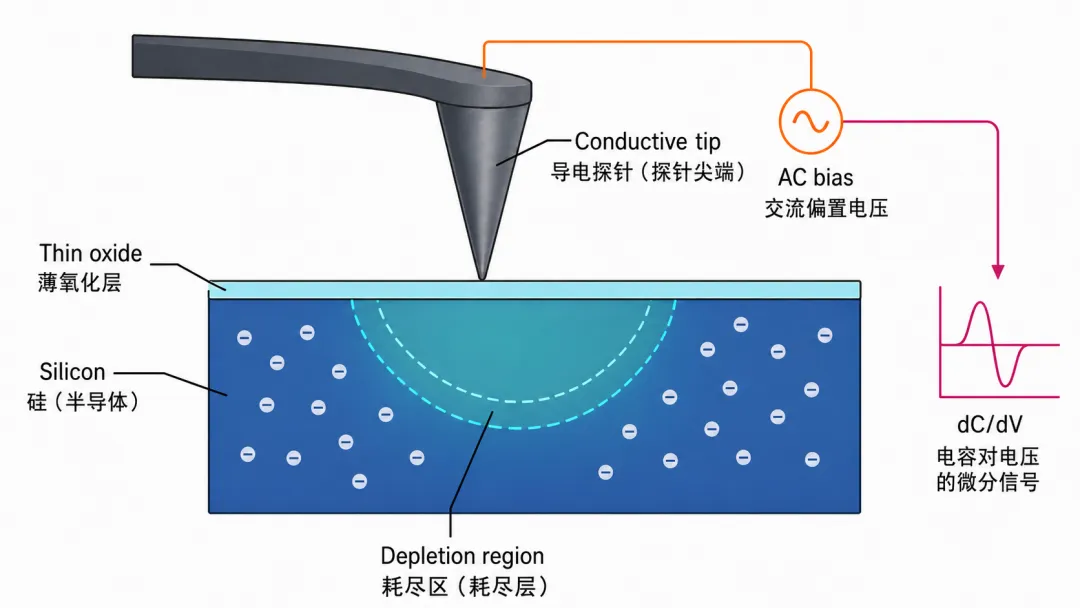

【SCM 原理示意图】
一个题外的冷知识：SCM 的原型并非诞生于半导体实验室，而是来自一款失败的家用影碟机。上世纪 80 年代初，RCA 推出了 CED VideoDisc——一种靠唱针读取电容变化来播放视频的碟片系统，商业上输得很惨。但它那套极灵敏的电容拾取电路被工程师 J. R. Matey 和 J. Blanc 拿来做成了扫描电容显微镜，1985 年发表在《Journal of Applied Physics》上。四十年后，一个被市场淘汰的消费电子方案，成了先进制程分析的关键工具。
03 报告里的四张图，分别在说什么
这是很多人第一次拿到 SCM 报告时的困惑：为什么是四张图？
因为 SCM 的输出天然就是一套"四件套"，每张各司其职，缺一不可：
① 形貌图（Topography）——先看数据可不可信
这张图不含电性信息，它记录的是断面的高低起伏。作用是检查制样质量：表面够不够平、有没有划痕和残留。如果形貌图上一片狼藉，后面三张图的可信度就要打问号。**这是判断一份 SCM 报告成色的第一道关，也是最容易被忽略的一张。
② 振幅图（Amplitude）——找 PN 结在哪里
浓度越低信号越强，所以在 PN 结附近（载流子被耗尽的过渡区），振幅信号会形成一条明显的亮带。想知道结深有多深、横向扩散跑了多远，看这张。
③ 相位图（Phase）——分清 N 型和 P 型
相位只有正负两态，对应电子和空穴，边界干净利落。没有载流子的区域（比如氧化层、金属）在这张图上是一片噪声。
④ SCM Data——综合全貌，也是最核心的一张
把类型和浓度合成到一起，通常以伪彩色呈现。业界比较通行的配色是：红色为 N 型，紫色为 P 型，绿色代表 PN 结与无载流子区域。整颗器件的掺杂版图，在这一张图上一览无余。

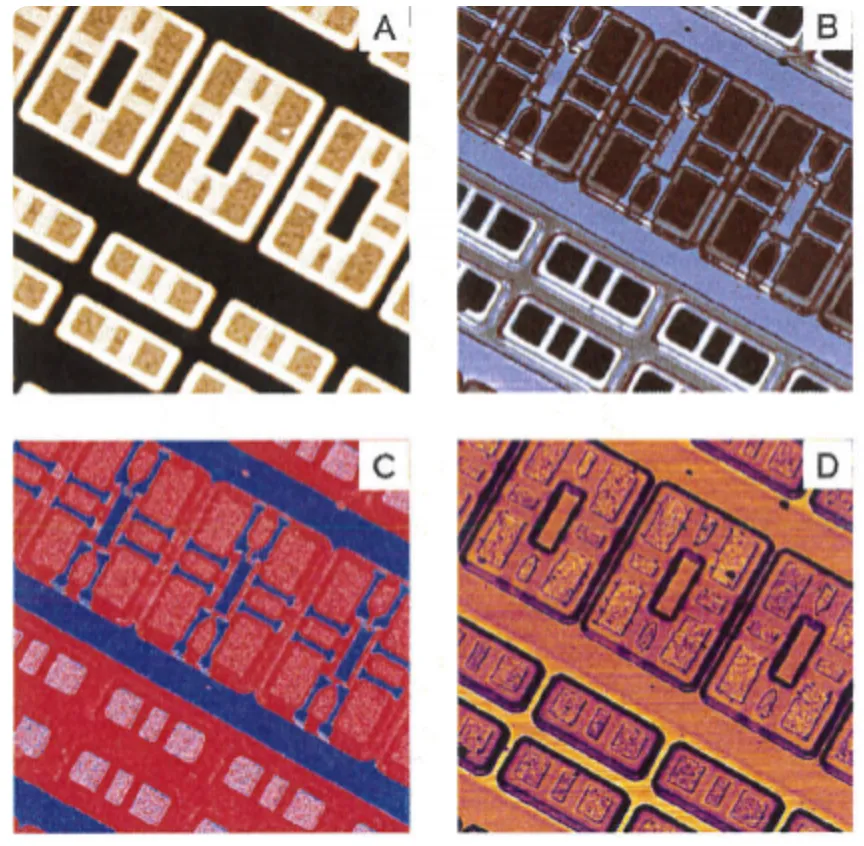

【A: 形貌｜B: dC/dV振幅｜C: dC/dV相位｜D: 电容】
来源：https://afm.oxinst.cn/outreach/SCM
四张图连起来看，逻辑是这样的：先确认数据可信（形貌），再定位结在哪（振幅），再判断类型（相位），最后合成完整版图（SCM Data）。
04 什么时候该上 SCM？
结合产线与实验室的实际需求，下面这几类场景，SCM 往往是效率最高的选择：
工艺开发与验证。 离子注入、退火之后，结深到底做到了多少？横向扩散有没有超出设计？实测的二维分布与工艺仿真对不对得上？SCM 能直接给出图像证据，而不是间接推断。
良率异常与失效分析。 当漏电、阈值漂移、器件开不了这类问题出现，而 FIB/SEM/TEM 全都显示结构正常时，掺杂异常就是重点怀疑对象。SCM 是目前少数能直接把它成像出来的手段。
功率器件与化合物半导体。SiC、GaN 的外延层浓度与终端结构是耐压和可靠性的命门；CIS 的光电二极管掺杂剖面同理，都最需要二维分布数据。
逆向工程与竞品分析。 结构可以靠 TEM 还原，但掺杂方案还原不了——那才是工艺 know-how 真正藏身的地方。
至于什么时候不必上 SCM：只想确认"结大概在哪里"，酸腐蚀染结更快更便宜；要整片晶圆的纵向浓度绝对值，SIMS 更合适。SCM 的不可替代性在于纳米级空间分辨率——它能告诉你某个具体晶体管的某个具体角落发生了什么。
边界也要说清楚：信号与浓度是非线性关系，又受制样状态影响，所以 SCM 擅长的是定性判断与相对比较（这里比那里浓、这边 N 型那边 P 型、结在什么位置），而非绝对浓度的精确数值。用对地方极其锋利，期待错了就容易失望。
04 什么时候该上 SCM？
SCM 有一个和 TEM 很不一样的地方。
TEM 制样已经高度依赖 FIB 自动化，流程标准、结果可复现。而 SCM 至今没有这样的捷径。 它要求的是一个超平整、几乎无损伤的断面，外加在这个断面上精准生长一层高质量的薄氧化层——前者靠的是手工研磨与抛光，后者靠的是对氧化条件的把控。
这意味着 SCM 的成败很大程度上取决于"手艺"：同一片样品，不同的人做，出来的图可能一张干净利落、一张全是噪声。这也是为什么 SCM 原理清晰、价值明确，却始终没能像 TEM 那样普及到每一间实验室。
设备可以买，经验买不到。 对大多数团队来说，把这件事交给做熟了的第三方实验室，是更划算的选择。
上海国智维科技长期专注纳米尺度电性分析，具备 SCM 完整的样品制备与数据解析能力，同时掌握 SMM、SSRM、C-AFM 等 eSPM 手段。无论您需要的是一张清晰的 PN 结形貌图，还是一套完整的载流子分布分析方案，我们都可以为您匹配合适的路径。
看得见结构，只是第一步；看得懂电性，才能真正找到问题。
欢迎联系我们，聊聊您手上的样品。
