芯片明明“关了”,电流为什么还在偷跑?
日常生活中,开关关闭之后,电器通常就不会继续工作。
但在半导体器件中,事情并没有这么干脆。
即使晶体管处于关断状态,仍可能有少量电流绕过正常通道,悄悄流过器件。这类本不应该出现,或明显超出预期的电流,通常被称为漏电流。
单个器件中的漏电或许十分微小,但当芯片内部集成了数以亿计的晶体管,微小的电流累积起来,就可能带来待机功耗上升、器件发热、性能漂移,甚至可靠性下降。
那么,这些电流究竟是从哪里“漏”出来的?
01 漏电不止一种
可以把晶体管想象成一套由栅极控制的微型闸门。
正常情况下,栅极决定电流通道是打开还是关闭。但随着器件尺寸缩小、绝缘层变薄、电场增强,电流可能通过多条并不理想的路径“钻空子”。

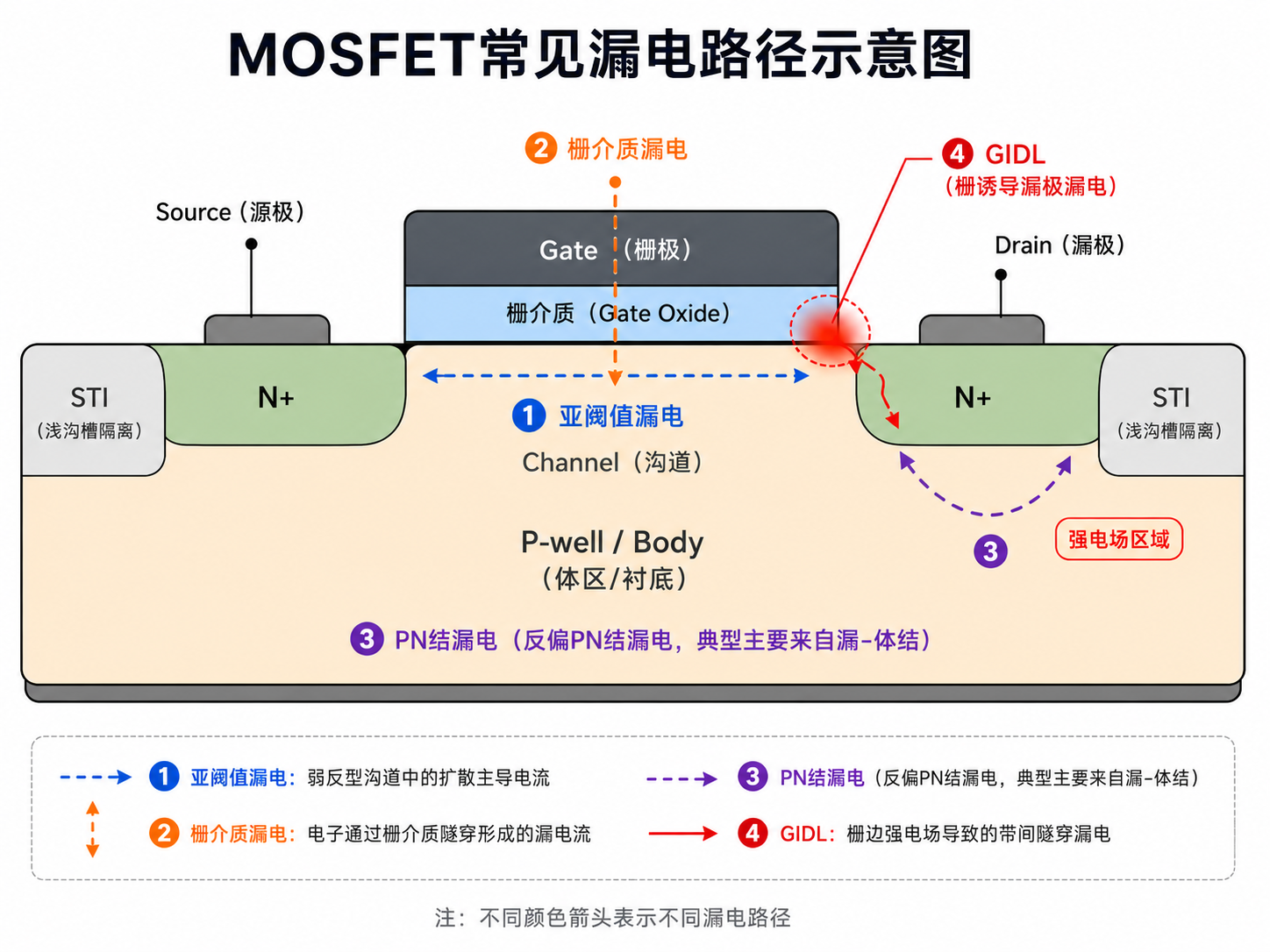

常见的漏电主要包括:
亚阈值漏电
栅极电压虽然还没有达到正式开启器件的程度,但沟道并没有完全关闭,仍有少量载流子通过。
就像水龙头已经拧紧,却依然有水珠缓慢滴落。
栅极氧化层漏电
栅极与沟道之间通常隔着一层极薄的绝缘层。当绝缘层过薄、存在缺陷或承受较强电场时,载流子可能通过隧穿等方式穿过绝缘层。
这有点像墙壁越来越薄,原本不能穿过的东西,也开始有机会“穿墙而过”。
PN 结反向漏电
器件内部存在多个不同掺杂区域形成的结。在反向偏压、温度升高或缺陷较多的情况下,结区也可能产生额外电流。
GIDL
还有一种常发生在栅极靠近漏极的边缘区域,由局部强电场引起的漏电,它就是本文重点介绍的 GIDL。
02 GIDL:闸门关了,边缘却发生了“穿透”

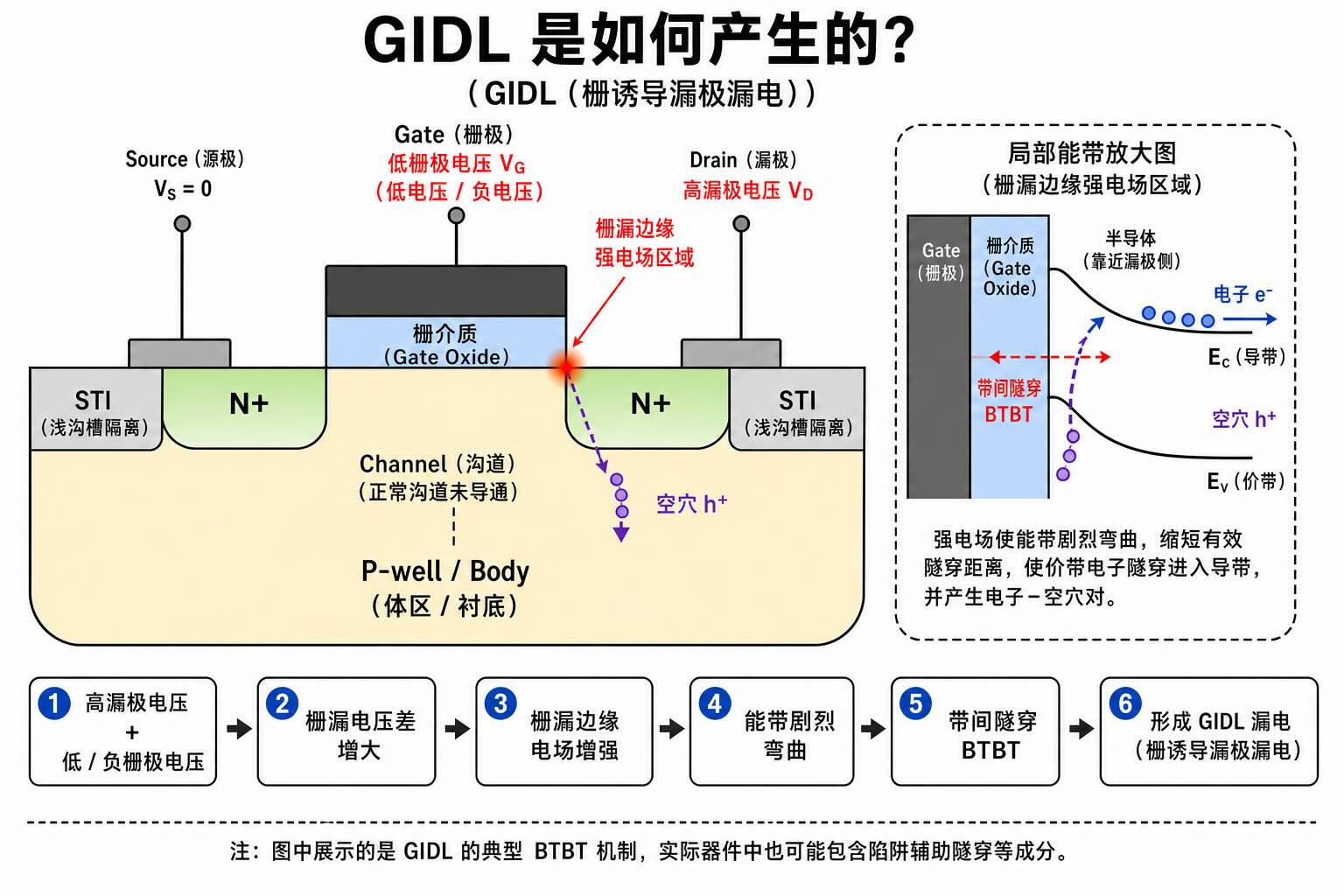

GIDL 的全称是 Gate-Induced Drain Leakage,中文通常称为栅诱导漏极漏电。
以关断状态下的 NMOS 为例,当漏极电压较高,而栅极电压较低甚至为负时,栅极与漏极边缘附近会形成很强的局部电场。
在强电场作用下,半导体内部的能带发生明显弯曲,部分电子可能通过带间隧穿直接进入导带。随后,电子被漏极收集,而对应产生的空穴则流向衬底或体区,从而形成关断状态下的额外漏电流。经典研究将 GIDL 的重要来源归因于栅漏交叠附近深耗尽区中的带间隧穿;界面陷阱还可能通过陷阱辅助隧穿进一步放大漏电。
换句话说,正常电流应该从器件中间的沟道通过,而 GIDL 更像是电流从闸门边缘找到了一条“异常捷径”。
哪些情况可能加重 GIDL?
通常需要关注:
栅极与漏极之间的电压差;
栅漏边缘的局部电场;
漏端掺杂和结区结构;
栅极绝缘层与界面缺陷;
器件经历的电应力和工艺波动。
不过,只看到漏电曲线异常,还不能直接宣布“凶手就是 GIDL”。半导体失效分析不是推理小说,不能看到一个可疑角色就立刻结案。
03 知道器件漏电,还要知道“漏在哪里”
常规电性测试可以告诉我们:
器件确实出现了异常漏电。
但它未必能直接告诉我们:
异常究竟位于哪个微小区域,又是由什么缺陷引起的。
这就像家中的水表显示用水量异常,却无法指出究竟是哪一根水管出现了裂缝。
因此,漏电分析往往需要经历三个层次:
第一步:根据电性特征缩小范围
通过 I-V 曲线、不同栅极和漏极偏压条件,以及必要的温度测试,初步判断漏电更接近亚阈值、结区、栅介质还是 GIDL 等机制。
第二步:寻找局部漏电位置
CAFM,也就是导电性原子力显微镜,能够使用导电探针扫描样品表面,在适当的样品制备与偏压条件下,同时获得表面形貌和局部电流分布。
如果某个区域的电流明显高于周围,就可能在电流图上表现为一个“热点”。随后还可在指定位置进行局部 I-V 测量,进一步比较正常区域与异常区域的导电差异。
CAFM 已被应用于半导体漏电、接触异常和介质击穿等分析。国智维科技的高感度 CAFM 服务,也面向局部小电流、绝缘膜击穿及纳米尺度电性分布等测试需求。
常规电测回答“有没有漏”,CAFM 更接近回答“哪里在漏”。
第三步:从截面寻找根因
找到异常位置后,还需要进一步确认周围是否存在:
膜层厚度或界面异常;
栅极边缘结构异常;
晶体缺陷或局部损伤;
掺杂、载流子或电阻分布异常。
此时,可利用 FIB 对目标区域进行定点截面制样,再结合 SEM、TEM 等观察微观结构;也可根据问题选用 SMM、SSRM、SCM 等电学扫描探针技术,分析截面的局部阻抗、电阻和载流子分布。
国智维科技目前提供 CAFM、SMM、SSRM、SCM、AFM,以及 FIB、SEM-EDS、TEM-EDS 等多种分析手段,业务覆盖器件物理失效分析、电性失效分析及纳米尺度二维电学成像。
当客户需要快速、直观地看清 PN 结形貌,需要提交一份符合行业通用标准、图像极其美观的报告时,成熟的SCM扫描电容SMM扫描微波是不二之选。
当客户面对极其复杂的先进工艺,或者需要提取多维度的材料阻抗信息,需要对微观区域进行精确的掺杂浓度精确定性分析时,精确的 SSRM扫描拓展电阻 则能提供强有力的火力支援。
很多时候,先进失效分析实验室会采用 SCM/SMM确认PN型 + SSRM进一步确认SCM/SMM测试结果和提供分分辨率的组合。两者互相弥合,才能让隐藏在纳米深处的漏电、掺杂异常无所遁形。
04 漏电分析,不是靠一台设备“猜答案”
面对复杂器件,完整的漏电分析通常需要形成一条证据链:
电性测试发现异常
↓
结合偏压特征判断可能机制
↓
利用局部电流成像寻找异常区域
↓
对目标位置进行定点截面分析
↓
结合结构、载流子和电阻分布验证根因
CAFM、FIB、TEM、SMM 或 SSRM 并不是互相替代的关系。
它们更像是一支分工明确的分析团队:
电性测试负责发现问题;
CAFM 负责寻找局部异常电流;
FIB 负责精准抵达目标截面;
SEM、TEM 负责观察结构与界面;
SMM、SSRM、SCM 负责补充局部电学和载流子信息。
真正有价值的失效分析,不只是拍到一张漂亮的图片,而是把异常电性、空间位置和物理原因对应起来。
让看不见的漏电,变成可以分析的数据
半导体器件中的漏电往往发生在微米甚至纳米尺度。
它可能来自一个局部缺陷、一段异常的掺杂分布,也可能来自栅漏边缘不断增强的电场。仅依靠宏观电性曲线,往往很难完成准确判断。
上海国智维科技专注于半导体芯片分析测试,聚焦扫描探针显微镜与电子显微分析技术,可根据样品结构、失效现象和分析目标,组合 CAFM、SMM、SSRM、SCM、FIB、SEM及TEM等分析手段,为器件漏电、介质失效、掺杂异常及微区电性问题提供针对性的测试与分析方案。
从发现漏电,到锁定位置,再到验证根因,让微观世界中的异常不再停留在猜测。
