SCM(扫描电容显微镜)与SMM(扫描微波显微镜)：半导体电性检测的原理与互补

我们了解了半导体检测的“终极拼图”——eSPM（电学扫描探针显微镜）。当传统的电子显微镜（TEM/SEM）只能看清物理结构时，eSPM 却能给微观世界拍出彩色的“电性分布图”。

而在芯片内部错综复杂的电性指标中，有一个极其关键的参数：载流子（掺杂）浓度。它就像是芯片内部的“血液浓度”，直接决定了晶体管能不能正常开关。

为了看清这些“血液”的分布，目前半导体失效分析（FA）领域有两位绝对的“明星选手”：SCM（扫描电容显微镜）与 SMM（扫描微波显微镜）。

它们不仅名字相似，同样具备无损测试的优良特性，在应用领域上也有着高度的交集。今天，我们就来深度解析这两大无损检测技术的原理，以及它们如何互相弥合、完美互补。

如果把探测半导体载流子比作摄影，那么 SCM 就像是一台操作简单、为大众所广泛熟知且普及率极高的“标准数码相机”。

SCM 的核心原理，是利用极其尖锐的导电探针接触芯片表面，通过施加交流电压，测量半导体表面的微观电容变化，从而反推出内部的载流子类型（P型或N型）和浓度分布。

作为目前半导体晶圆厂和失效分析实验室里最常听到的名字，SCM 拥有着极高的行业地位：

• 🏆 优势一：国内设备保有量多，认知度极高。
  在过去的十几年里，SCM 已经成为了半导体掺杂分析的“标配”。无论是代工厂还是IC设计公司，工程师对 SCM 报告的接受度和认可度非常高。

• 🏆 优势二：工艺极其成熟，图像更优质。

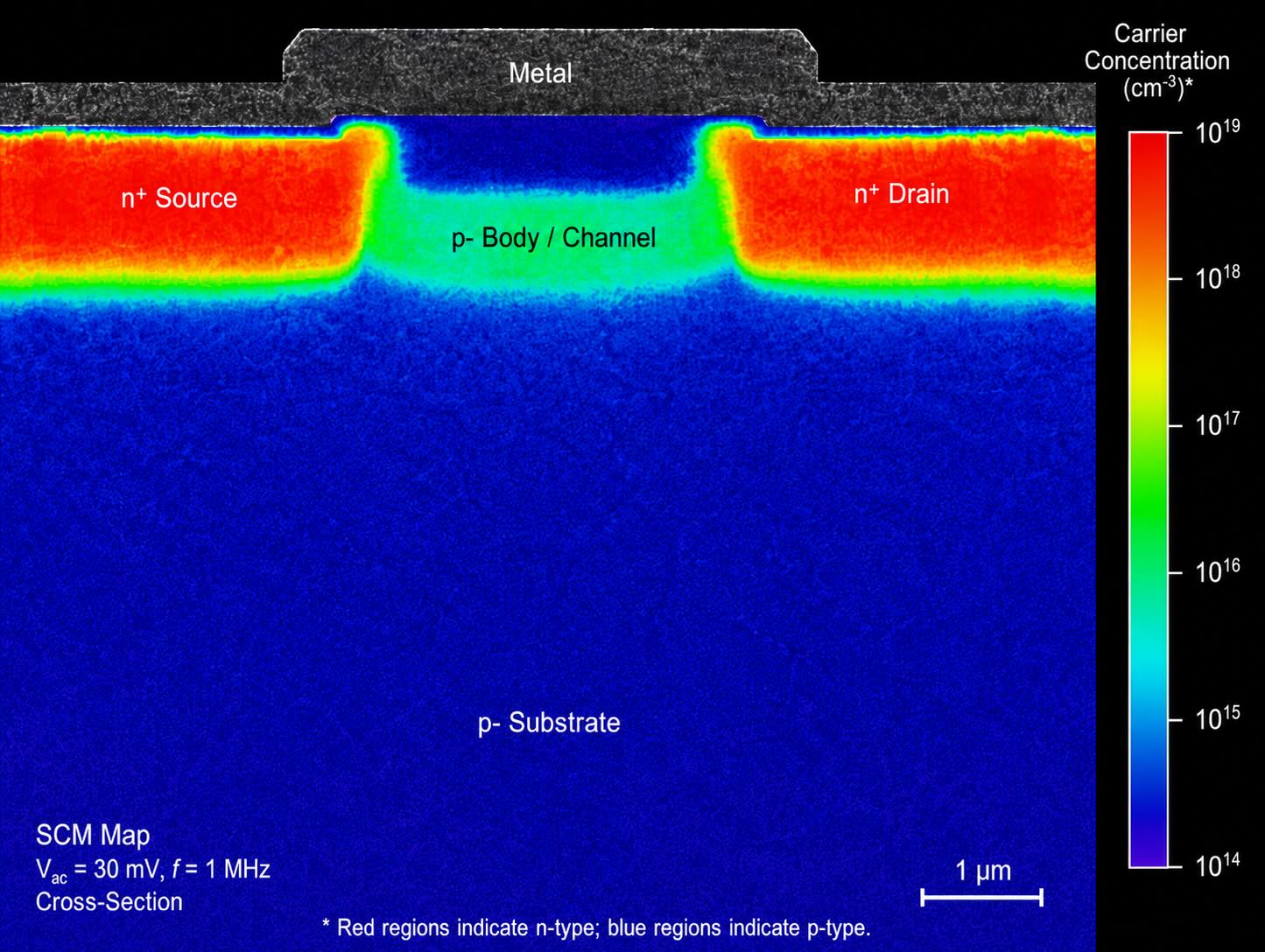

  得益于多年的技术迭代，SCM 配合成熟的样品制备工艺和强大的软件算法，能够输出对比度极高、极其平滑美观的二维伪彩色图像。对于需要直观展示 PN 结轮廓、寻找明显异常结深的定性分析来说，SCM 的“出图效果”堪称完美。

如果 SCM 是拍出唯美照片的普及型相机，那么近年来异军突起的 SMM，就像是一台能够获取更深层多维信息的“精确微波雷达”。

SMM 的工作原理更为宽泛，它将一束微波信号通过探针发射到样品中。微波与半导体材料相互作用后，反射回来的信号不仅包含了电容信息，还包含了极为丰富的阻抗等数据。

除了同样具备无损测试的特性外，SMM 这台“精确雷达”掌握着几项高级绝技：

• 🚀 优势一：获取信息更多维度。
  因为微波信号的高频特性，SMM 的一次扫描，不仅能看清载流子分布，还能同时获取局部介电常数、微波阻抗等更多维度的材料物理信息。它能“看”到的数据比传统电容测量更加丰富。

• 🚀 优势二：线性掺杂信号，定量分析更准。
  熟悉 SCM 的工程师都知道，SCM 的信号是非线性的，这导致它很难精确地告诉你“这里的掺杂浓度具体是多少”。而 SMM 对掺杂浓度的响应呈现极好的线性关系，这让半导体的“定量分析”变得更加精准可靠！

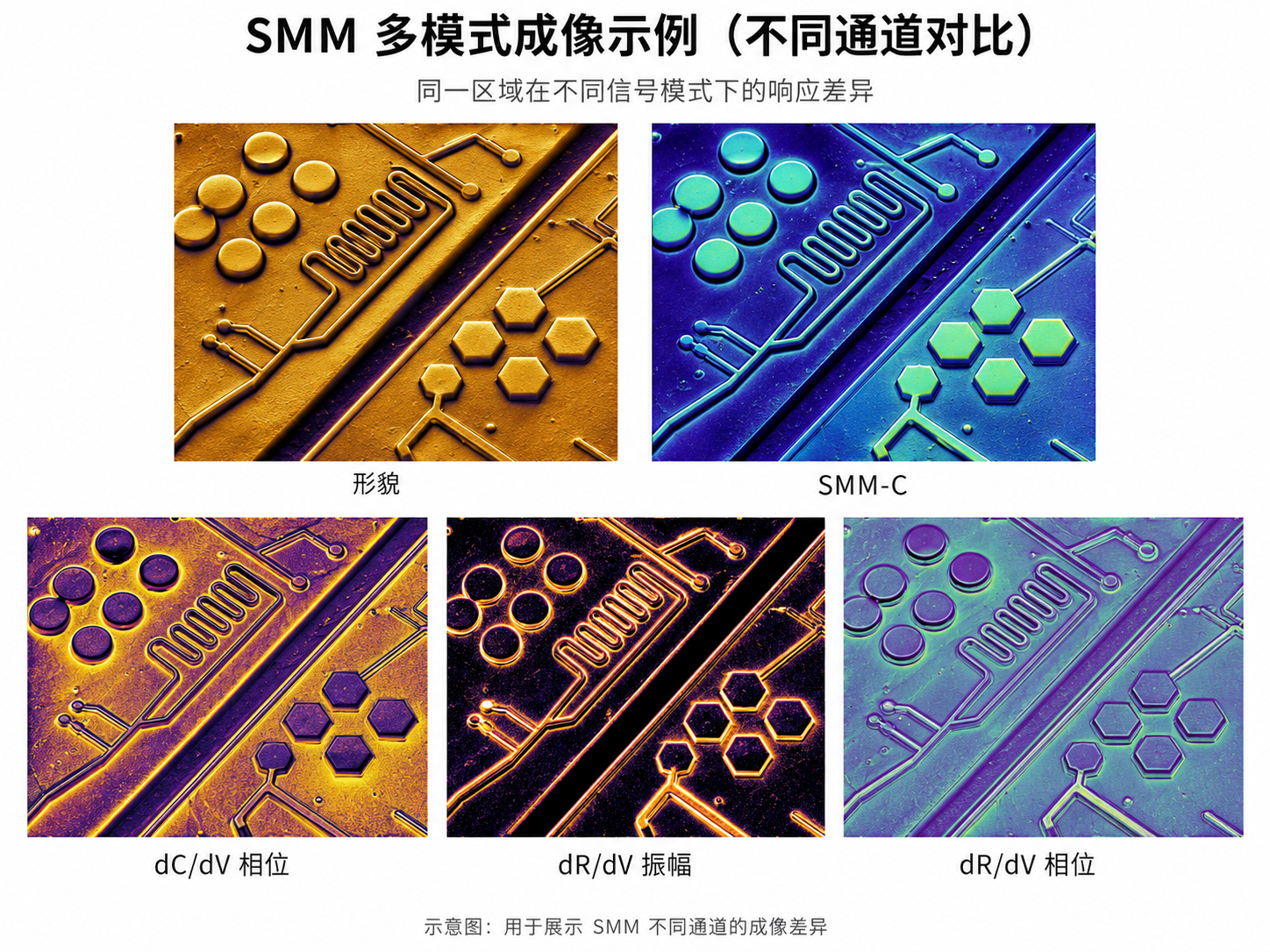

SMM多模式成像示例

看到这里，很多工程师会问：SMM 获取的信息更多，那它会取代 SCM 吗？

其实不然。SCM 和 SMM 绝不是非此即彼的竞争关系，而是半导体电性表征中的“黄金搭档”。

在复杂的半导体检测实战中，不同的应用场景需要不同的武器：

• 当客户需要快速、直观地看清 PN 结形貌，需要提交一份符合行业通用标准、图像极其美观的报告时，成熟的 SCM 是不二之选。

• 当客户面对极其复杂的先进工艺，或者需要提取多维度的材料阻抗信息，需要对微观区域进行精确的掺杂浓度定量分析时，精确的 SMM 则能提供强有力的火力支援。

很多时候，先进失效分析实验室会采用 SCM（直观定性、大范围确认形貌）+ SMM（多维定量、深入挖掘细节） 的组合。两者互相弥合，才能让隐藏在纳米深处的漏电、掺杂异常无所遁形。

无论是底蕴深厚的 SCM，还是锋芒毕露的 SMM，最终的目的只有一个：帮助中国半导体企业看透芯片的“灵魂”，提升良率。

微观世界的探测，没有一招鲜吃遍天的魔法，只有针对不同应用场景的精准制敌。

作为专业的微观电性分析团队，上海国智维科技 同时掌握 SCM 与 SMM 等核心 eSPM 技术。我们不仅拥有先进的设备，更积累了丰富的样品制备与数据解析经验。

无论您是需要极致的 SCM 图像，还是需要 SMM 的无损定量数据，我们都能为您提供最匹配的测试方案。

让专业的人，做最专业的事。您的下一颗芯片分析，或许正需要这套“双剑合璧”的方案！
