鱼与熊掌如何兼得？从TEM/SEM到eSPM
我们认识了半导体检测领域的两大“终极之眼”——扫描电子显微镜（SEM）与透射电子显微镜（TEM）。
在过去几十年里，它们凭借超高的分辨率，帮助人类看清了纳米级甚至原子级的微观世界。目前，TEM和SEM的市场已经非常成熟。据行业数据显示，全球电子显微镜市场规模已达数十亿美元，并在各大晶圆厂的产线和顶尖实验室中占据着绝对的主流地位。
然而，在这个庞大且成熟的微观表征市场里，却隐藏着一个一直未被彻底满足的“终极痛点”。

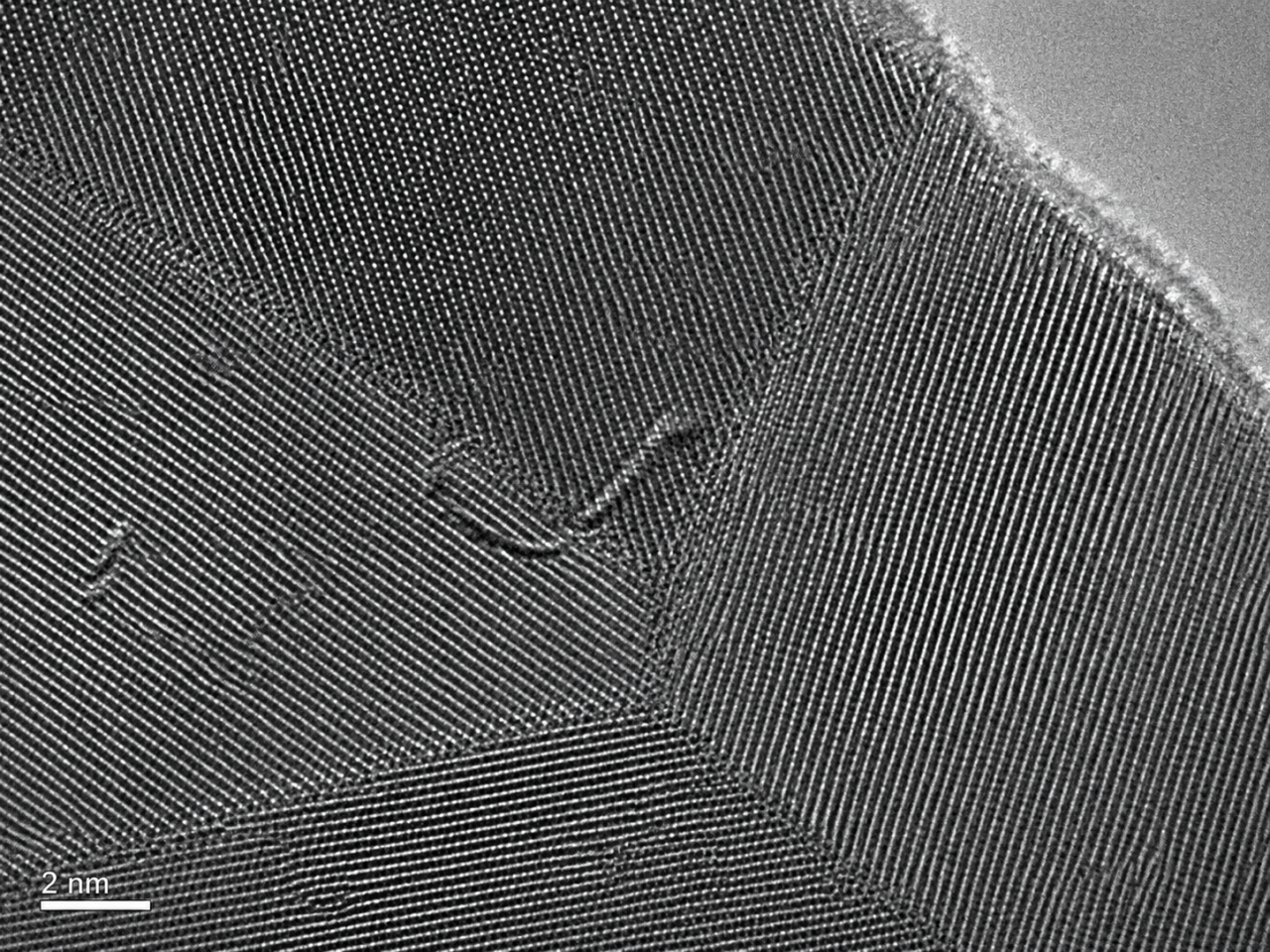

TEM晶格例图
01 鱼与熊掌的抉择：结构与电性的悖论
如果用SEM和TEM来检测先进半导体制程，就像是用最高清的相机去拍摄一栋大楼的建筑框架。钢筋是否笔直、砖块是否对齐，电镜能看得一清二楚。
但这带来了一个致命的局限：你看得见它的“肉体”，却摸不透它的“灵魂”。
对于一颗芯片来说，“肉体”是物理微观结构，而“灵魂”则是它的电学特性（电性）。在极其复杂的半导体制程中，很多时候芯片物理结构看起来毫无破绽，原子排列整整齐齐，但由于掺杂浓度异常、微观漏电流、或者极微小的电阻变化，导致这颗芯片根本无法通电工作。
这就是微观测量领域典型的“鱼与熊掌不可兼得”：无法分析微观的电学特性。
半导体失效分析概念图
02 灰白与彩色：给微观世界赋予“生命”
那么，当电镜“看不见”电性时，我们该用什么手段去探测微观的“脾气”呢？
这就引出了半导体检测领域一个全新的、极具爆发力的市场——eSPM（电学扫描探针显微镜）。
eSPM并不是一台单一的设备，而是一系列专注于微观电性分析的技术统称，其中最核心的代表包括：
- SSRM（扫描扩展电阻显微镜）： 探测极其微小的电阻分布。
- SCM（扫描电容显微镜）： 探测半导体内部的载流子浓度和类型。
- SMM（扫描微波阻抗显微镜）： 对电容和电阻进行高灵敏度的宽带测试。
如果把TEM/SEM和eSPM放在一起对比，有一个非常直观的视觉差异：
一般的TEM拍出来的图，通常是“灰白”的；而eSPM扫描出来的图，往往是“彩色”的。
在TEM灰白的超高清图像里，我们看到的是冷冰冰的原子点阵；
而在eSPM五颜六色的图谱中（比如红色代表高阻态，蓝色代表低阻态），我们看到的是鲜活的电子在半导体内部的分布与流动。eSPM真正给微观世界赋予了“生命”！

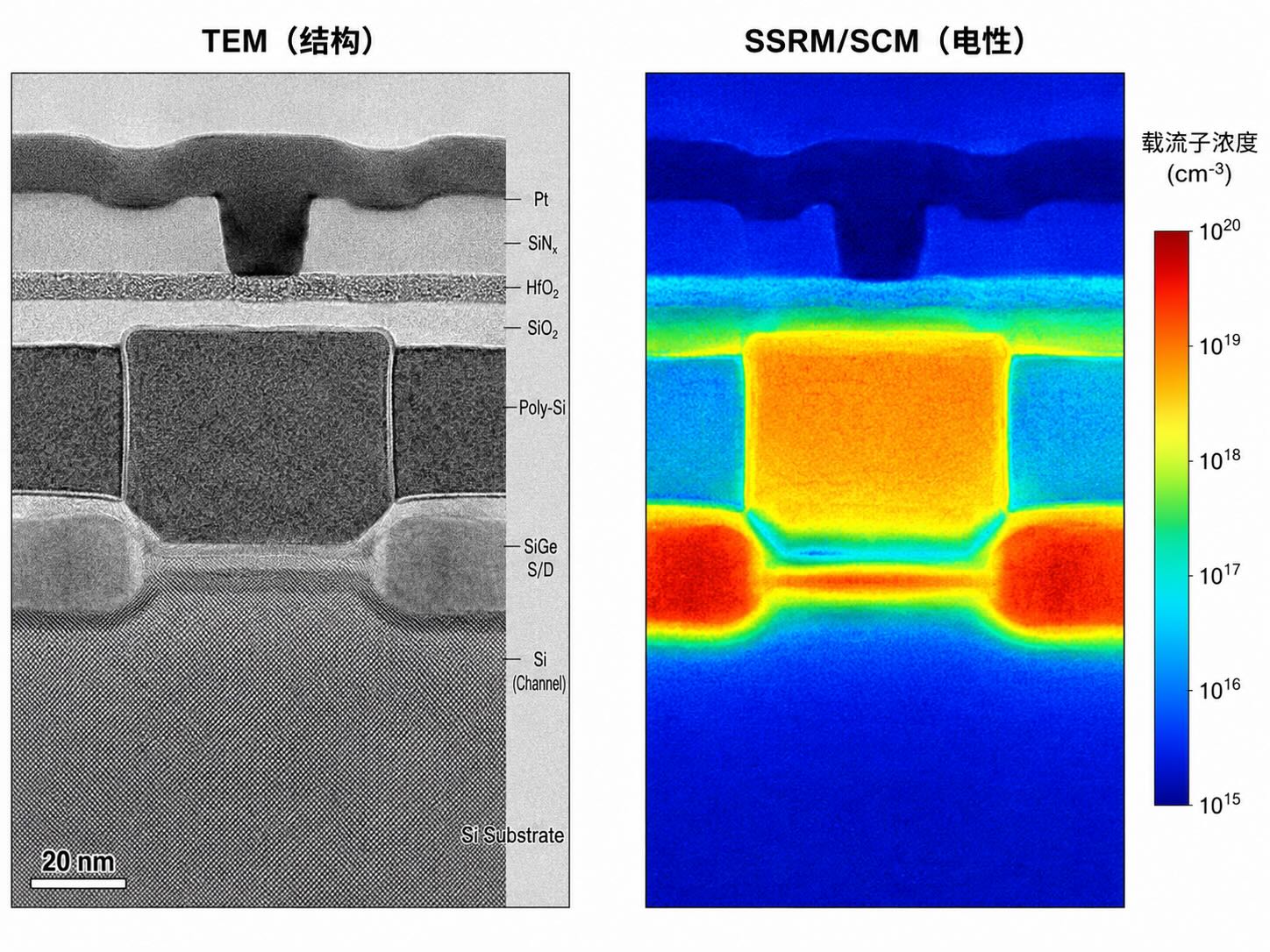

TEM与eSPM对比
03 马力车与智能车：微观检测市场的终极拼图
很多人可能会产生疑问：eSPM和TEM/SEM之间，是取代和竞争的关系吗？
答案是：绝对不是竞争，而是完美的互补。
我们可以用大家熟悉的“汽车市场”来打个比方：
汽车市场里，既有追求极致“马力”和机械素养的传统性能车；也有专注于“电子内饰”和智能化体验的新能源车。
它们同处于庞大的汽车消费市场中，但专门的侧重点完全不同。你不能说智能车取代了性能车，它们只是满足了人们不同维度的终极需求。
微观表征市场也是如此：
TEM/SEM就是微观世界的“性能车”，它们追求物理形貌和分辨率的极致，这个市场已经被率先开辟并高度成熟；
而eSPM则是微观世界的“智能车”，它专注于电学特性的深度解析，是一个潜力无限的全新市场。

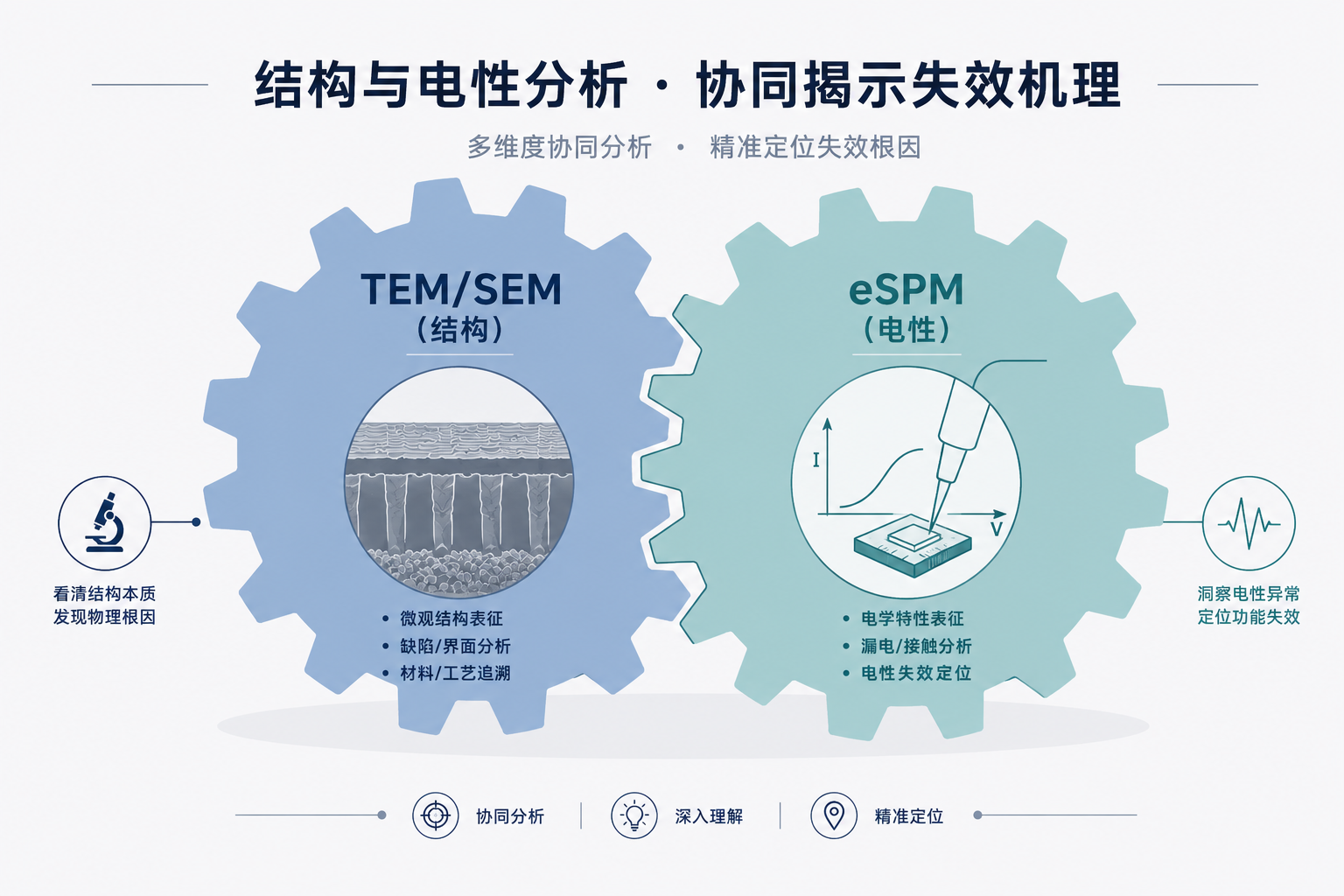

在先进半导体器件（如FinFET、GAA晶体管、第三代半导体SiC/GaN）的研发与失效分析中，**结构形貌（TEM）+ 二维电性分布（eSPM）**的组合，已经成为不可或缺的“黄金搭档”。
可以毫不夸张地说：哪里有对极致结构的检测需求，哪里就必然有对极致电性的检测需求。电镜（TEM/SEM）的存量市场有多大，eSPM的未来市场就有多广阔！
从看得见原子，到测得出电性；从灰白的世界，到彩色的图谱。半导体检测技术的每一次跨越，都在推动着摩尔定律艰难前行。
在这个百亿美金级别的微观表征市场里，结构与电性的融合互补，才是半导体失效分析的最终答案。
作为专注二维纳米级电学特性测量与成像的专业团队，上海国智维科技在SMM、SSRM、SCM等eSPM领域拥有深厚的技术积累与丰富的实战案例。
