突破人类视觉极限！读懂“微观探测神器”SEM与TEM的前世今生
人类对微观世界的探索，从未停止过脚步。当我们想看清更小的东西时，传统的光学显微镜在放大到两千倍左右时就撞上了一堵无形的墙——“衍射极限”。为了打破这堵墙，科学家们放弃了光，拿起了“电子”。今天，我们就来聊聊目前代表人类最高分辨率的显微镜，也是半导体检测和材料科学领域的两大“终极之眼”——扫描电子显微镜（SEM）与透射电子显微镜（TEM）。
01 同样是看微观，SEM和TEM有啥区别？
虽然它们都叫“电子显微镜”，但它们观察世界的方式截然不同。
🔬 透射电子显微镜（TEM）：微观世界的“X光机”
TEM的英文全称是 Transmission Electron Microscope。顾名思义，它的核心在于**“透射”**。
打个比方，TEM就像是我们在医院拍X光片。它将一束极高能量的电子束，直接“打穿”极其轻薄的样品。电子在穿透样品的过程中，会和样品内部的原子发生碰撞，改变方向和能量，最终在底片上留下明暗交错的投影。
它的绝活： 分辨率极高，能直接看到物质的内部结构，甚至是单个原子的排列方式！
它的代价： 样品必须极其极其薄（通常只有几十纳米厚），制样过程堪比“在头发丝上雕花”。
🔬 扫描电子显微镜（SEM）：微观世界的“3D扫描仪”
SEM的英文全称是 Scanning Electron Microscope。它的核心在于“扫描”。
如果说TEM是拍X光，那么SEM就像是一个人在全黑的房间里，拿着一根极细的手电筒，一行一行地扫描墙壁上的浮雕。
SEM的电子束不需要穿透样品，而是打在样品表面，激发出各种信号（比如二次电子）。探测器收集这些信号，经过电脑处理，就能还原出表面的高低起伏。
它的绝活： 景深极大，拍出来的照片具有极强的立体感（3D效果）。它能完美还原物体的表面形貌，而且对样品的要求没那么苛刻。

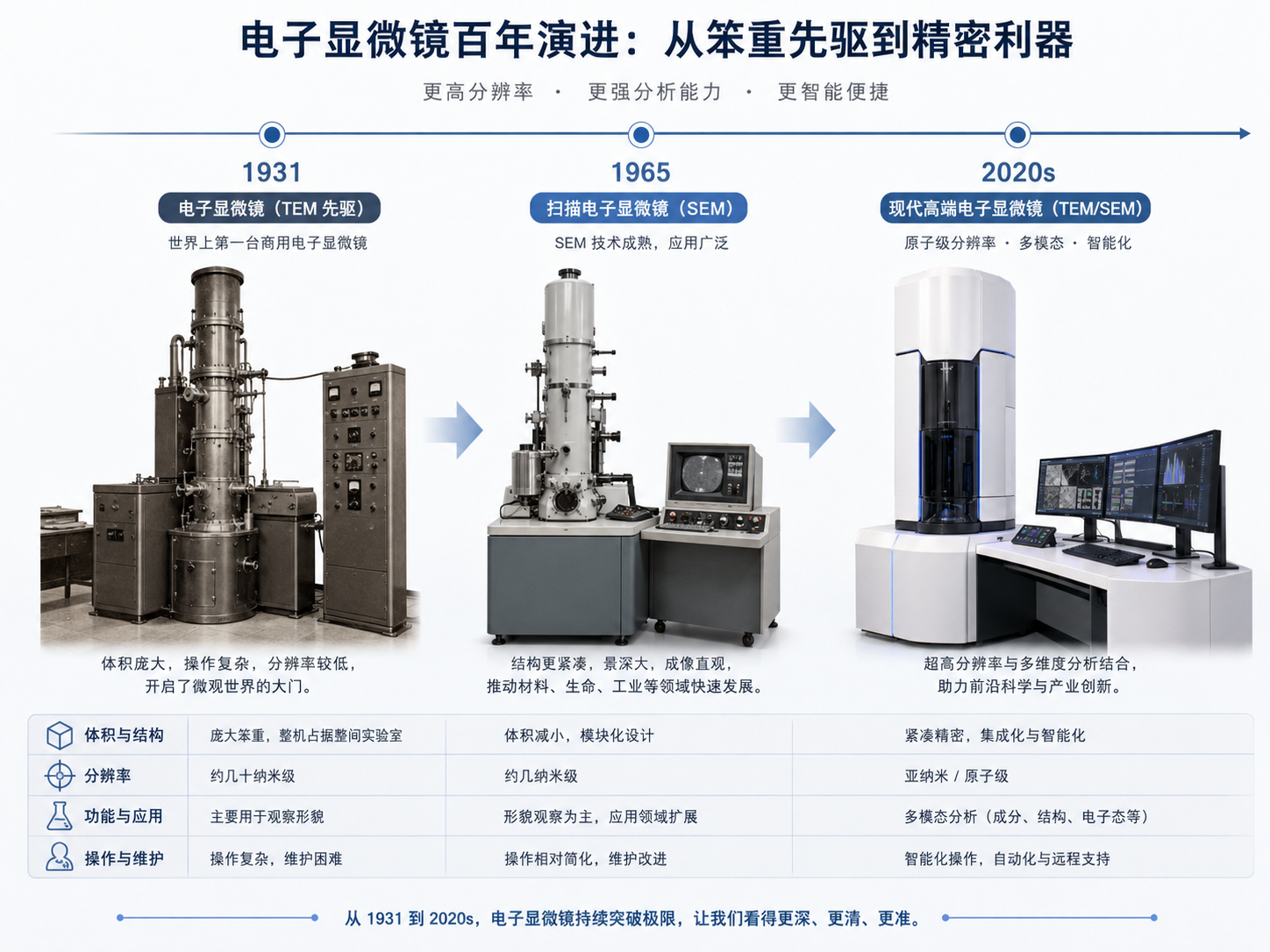

02 跨越近百年的追光之旅
电子显微镜的历史，比我们想象的要悠久得多。
【破晓：1930年代】 早在1931年，德国工程师恩斯特·鲁斯卡（Ernst Ruska）就制造出了早期原型机,1933年完成了世界上第一台透射电镜（TEM）。虽然当时只能放大十几倍，但这直接证明了“电子显微”的可行性，他本人也因此在日后荣获诺贝尔物理学奖。
【商业化：1960年代】 1965年，英国剑桥仪器公司推出了世界上第一台商用扫描电镜（SEM），标志着这项技术正式走出实验室，走向工业应用。
【狂飙时代：近三十年】 真正让SEM和TEM走向神坛，并在全球范围内得到最广泛应用的，是过去三十年狂飙突进的半导体产业。
随着摩尔定律的推进，芯片上的晶体管越来越小。到了今天，先进制程已经逼近几纳米的物理极限。在晶圆厂里，传统的光学设备早变成了“瞎子”，只有SEM和TEM才能担当起“质检员”的重任，去确认芯片上的几十亿个晶体管是否刻蚀得完美无缺。
03 谁在主导这场“微观游戏”？
目前，全球高阶电子显微镜市场基本被“四大家族”垄断：
赛默飞世尔（Thermo Fisher/原FEI）：美国巨头，在高端TEM（如冷冻电镜、半导体高端检测）领域占据统治地位。
日本电子（JEOL）：老牌电镜强企，产品线极其全面，无论是科研还是工业领域都拥有极高的市占率。
日立（Hitachi）：日本企业，在SEM领域特别是半导体CD-SEM（关键尺寸测量）上实力强劲。
蔡司（Zeiss）：德国光学与光电子巨头，在场发射SEM及双束电镜（FIB-SEM）方面拥有独特优势。
毫无疑问，SEM和TEM代表了人类在“形貌结构”探测上的最高水准。半导体行业极其依赖它们来确认芯片的刻蚀线路是否笔直、原子的排列是否有缺陷。
但是，结构完美，就代表芯片能正常工作吗？
答案是：不一定。
这里隐藏着SEM和TEM在半导体检测中一个致命的局限性：
它们只能看清“物理微观结构”和“原子排列”，却看不见“电学特性”。
在当今极其复杂的半导体制程中，很多时候芯片物理结构看起来毫无破绽，原子排列整整齐齐，但由于掺杂浓度异常、微观漏电流、或者极微小的电阻变化，导致这颗芯片根本无法通电工作。
这就好比你去买西瓜，SEM和TEM能帮你用最高清的放大镜检查西瓜皮上有没有划痕、纹理是否漂亮，但它无法告诉你西瓜里面究竟甜不甜。
当摩尔定律逼近极限，结构检测已经无法完全满足良率提升的需求时。下一代半导体检测的破局点究竟在哪里？当SEM和TEM“看不见”电特性时，我们该用什么设备去探测微观的“脾气”？
这将是一个数百亿级别的庞大市场。
