SSRM检测丨扫描拓展电阻显微镜（Scanning Spreading Resistance Microscopy） 原理及应用全解析
在半导体制造越来越精细的今天，芯片里的每一个微小区域"导不导电、导电能力有多强"，直接决定了器件的性能与良率。如何在纳米尺度下精准测量材料的电阻分布？这就是SSRM——扫描拓展电阻显微镜大显身手的地方。
今天我们用最通俗的方式，带大家了解SSRM到底是什么、怎么工作、以及它能用在哪些领域。
什么是SSRM？
SSRM，全称 Scanning Spreading Resistance Microscopy（扫描拓展电阻显微镜），是一种基于原子力显微镜（AFM）的电学测量技术。
简单来说，它的工作可以用一句话概括：用一根极细的导电探针，一边在样品表面"扫描行走"，一边测量每个位置的电阻大小，最终画出一张纳米级的"电阻地图"。
SSRM的工作原理：用"探路针"画一张电阻地图
为了让大家更直观地理解，我们做一个类比：

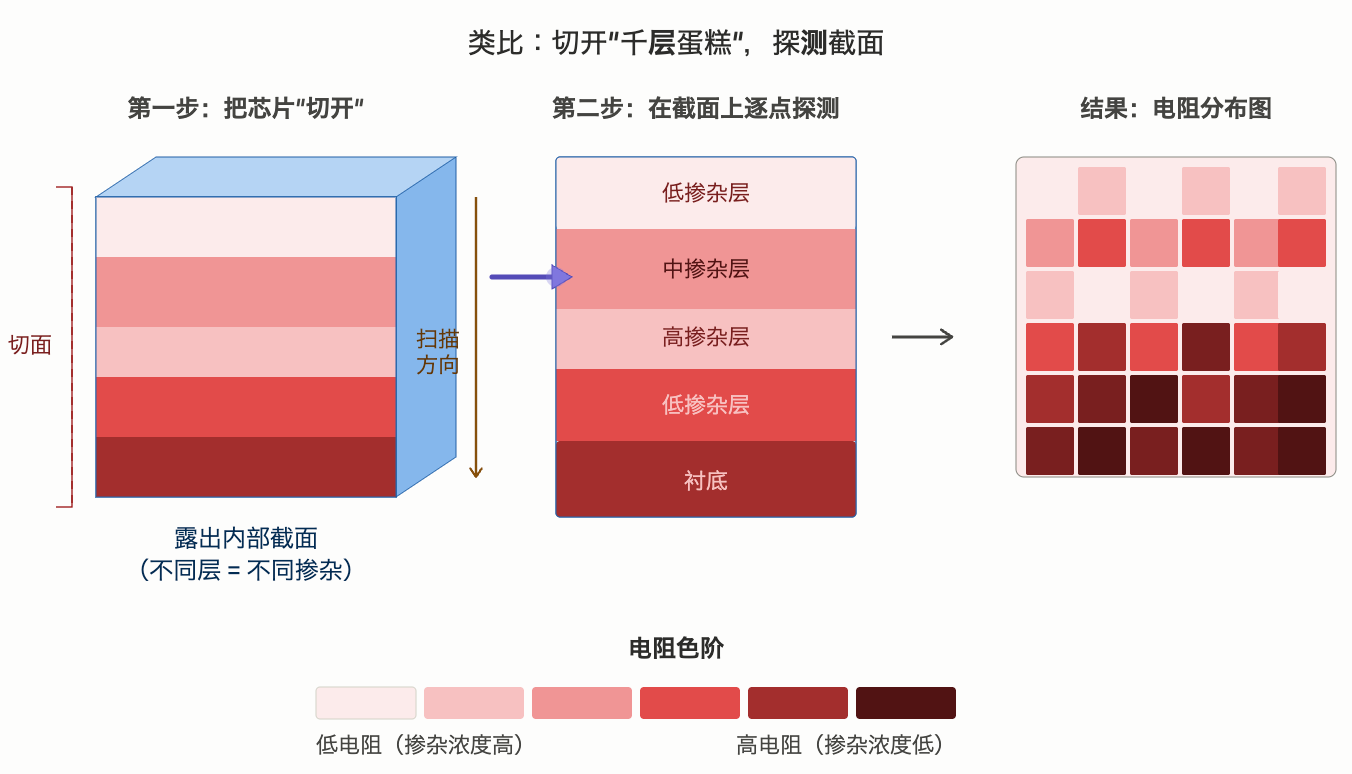

想象你面前有一块"千层蛋糕"，从外表看它只是普普通通的一个整体。但如果你把它从中间切开，就能看到截面上一层一层的结构——奶油层、蛋糕层、水果层，层层不同。这时你拿一根探针，在切开的截面上从上到下逐点戳过去，就能感受到每一层的软硬不同，最终画出一张"截面材质分布图"。
SSRM做的事情非常类似——先把芯片样品切开，露出内部的截面。然后用一根尖端仅有十几纳米的金刚石导电探针，在截面上逐点扫描，感受的不是软硬，而是材料的"导电难易程度"（即电阻）。最终得到的，就是芯片内部每一层、每一个区域的电阻分布图。

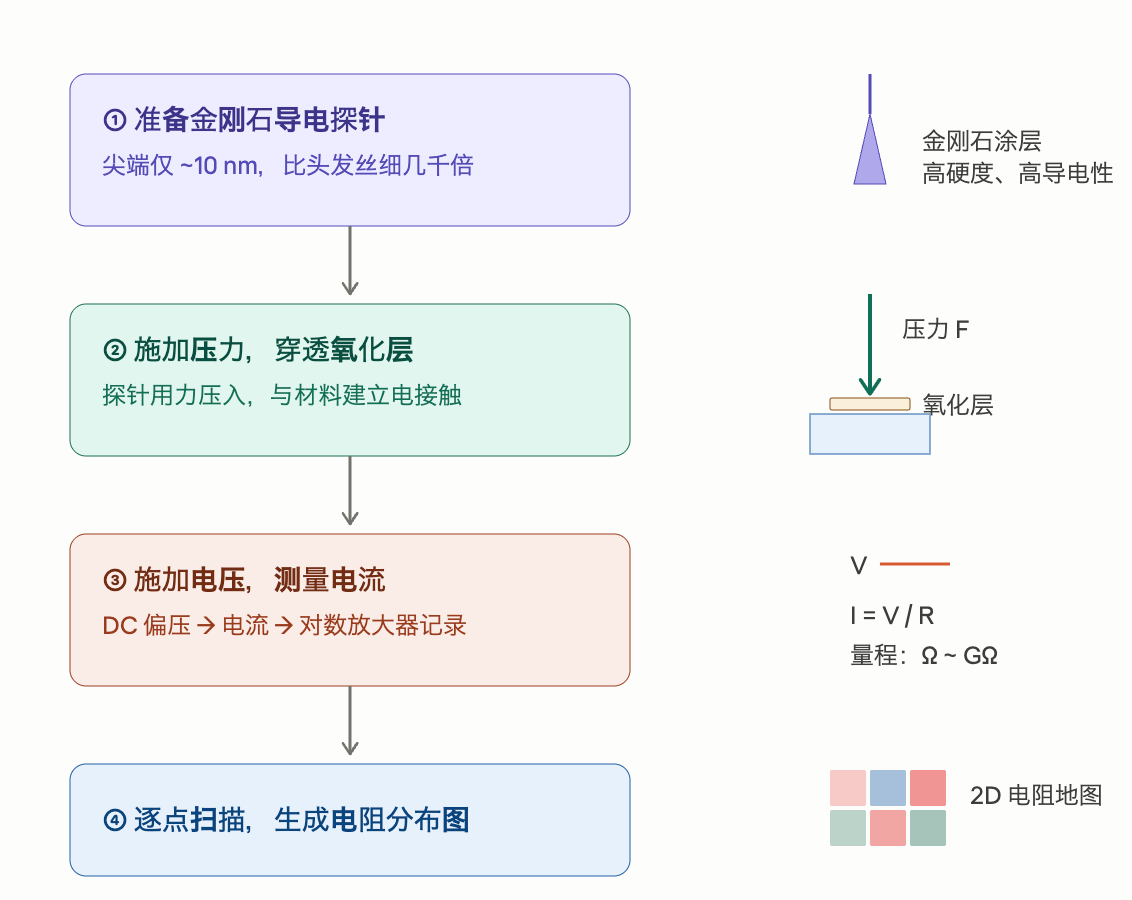

第一步：准备探针。 SSRM使用一根镀有导电材料（通常是金刚石涂层）的AFM探针。这根探针非常硬、非常尖，尖端半径大约只有10纳米左右——比一根头发丝细了几千倍。
第二步：施加压力，建立电接触。 探针以较大的力压在样品截面上。为什么要"用力压"？因为大多数半导体材料截面都有一层天然氧化层或污染物，就像给材料穿了一件"绝缘外衣"。探针需要足够的力穿透这层"外衣"，与材料本体建立可靠的电接触。

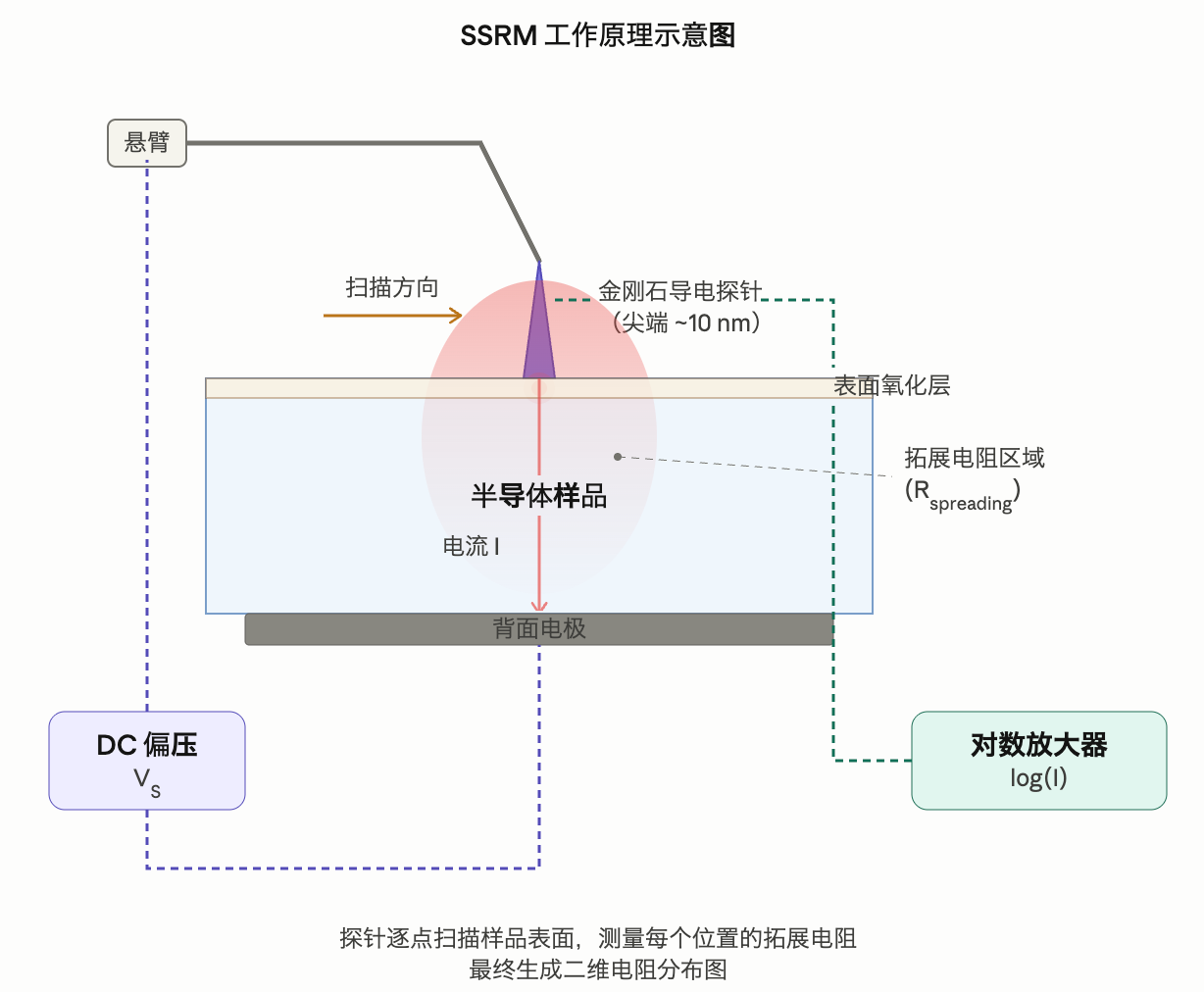

第三步：施加电压，测量电流。 在探针和样品背面之间施加一个直流电压。电流就会从探针尖端流入样品——流过的电流大小，取决于探针下方材料的电阻。电阻小，电流大；电阻大，电流小。设备通过一个对数放大器来记录这个电流，能够覆盖从几欧姆到几十亿欧姆（GΩ）的超宽量程。
第四步：逐点扫描，生成图像。 探针在样品截面上一行一行地扫描，每个位置都测一次电阻值。扫描结束后，所有数据点组合起来，就生成了一张二维的"电阻分布图"。哪里导电好、哪里导电差，一目了然。
这里有一个关键概念叫做**"拓展电阻"（Spreading Resistance）**。所谓拓展电阻，是指电流从探针尖端这个极小的接触点"扩散"到整块材料中时所遇到的电阻。由于接触面积极小，电流线在探针正下方高度集中，因此这个位置的电阻贡献远远大于其他部分，这也正是SSRM具有超高空间分辨率的原因——它测到的信号，基本就是探针正下方那一小块区域的电阻信息。
SSRM为什么重要？
在半导体行业，"掺杂"是制造芯片的核心工艺之一——通过向硅片中注入特定的杂质原子（如硼、磷、砷等），来精确控制材料在不同区域的导电能力。掺杂浓度的微小偏差，可能导致晶体管开不了、关不掉、或者性能异常。
SSRM的价值就在于：它能以纳米级的分辨率，直接"看到"半导体器件截面上的载流子浓度（即掺杂）分布，让工程师知道每一层、每一个区域的掺杂是否符合设计。这就好比给芯片做一次"CT扫描"，把内部的电学结构清清楚楚地呈现出来。
与传统的一维扩展电阻测量（SRP）相比，SSRM的优势在于：不需要斜切样品，直接在截面上测量；而且它生成的是二维图像，信息量远远更大。
SSRM的应用领域

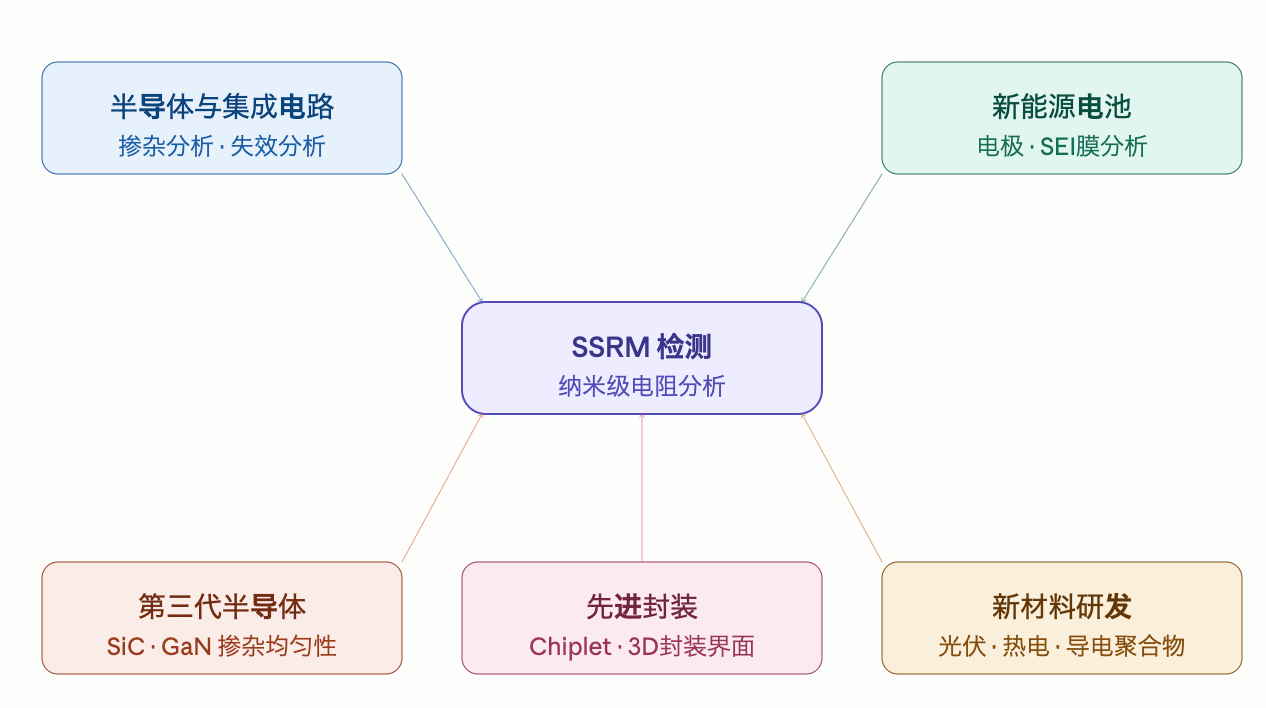

SSRM的应用范围已经远远超出了最初的半导体领域，在多个前沿行业中发挥着重要作用：
半导体与集成电路 —— 这是SSRM最经典的应用场景。工程师利用SSRM对芯片截面进行二维载流子浓度分析，用于工艺开发、良率提升和失效分析。例如，当某批次晶体管出现异常漏电或阈值电压偏移时，SSRM可以精准定位到是哪个区域的掺杂浓度发生了偏差，帮助快速锁定根因。在先进制程节点（如FinFET、GAA等三维器件结构）中，二维甚至准三维的载流子分布信息尤为关键。
新能源电池 —— SSRM在锂离子电池研究中也展现出重要价值。它可以对电极材料的截面进行电阻分布成像，帮助研究人员观察活性材料、导电剂和粘结剂之间的电接触情况，评估固态电解质界面（SEI）膜的电子电阻率分布，为优化电池性能提供微观电学信息。
第三代半导体材料 —— 碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体材料，在功率器件和射频器件中应用日益广泛。SSRM可用于这些材料的掺杂均匀性评估和器件截面分析，为材料质量控制和器件工艺优化提供支持。
先进封装与异质集成 —— 随着Chiplet和3D封装技术的发展，不同材料界面处的电学特性分析需求日益增加。SSRM能够对这些界面处的电阻变化进行高分辨率表征。
科学研究与新材料开发 —— 在光伏材料、热电材料、导电聚合物等新材料研究中，SSRM同样可以提供纳米尺度的电学信息，辅助研究人员理解材料的微观导电机制。
