随着摩尔定律的不断推进，半导体器件早已步入纳米时代。当芯片的结构变得越来越复杂，传统的表征手段（如TEM/SEM）在“电学特性解析”上逐渐显露出局限性。如何在肉眼不可见的纳米世界里，精准探测芯片的“电学脉络”？
在上海国智维科技发展有限公司，有这样一位资深的“行业福尔摩斯”。她不仅掌握着破解这一难题的核心技术，更拥有跨越国界的深厚半导体产业底蕴。今天，让我们走进国智维首席科学家——张利博士的世界。
上海国智维科技首席科学家 张利博士受邀于复旦大学进行专题讲座
- 学术背景： 清华大学电子系本硕
- 资历沉淀：20年以上大型研发中心半导体研究经验
- 高管经历： 曾任Azenta Life Sciences日本法人代表取缔役社长（CEO）
- 基于扫描探针显微技术的半导体纳米表征研究、技术经营
技术解码—打破盲区，纳米世界执刀人
在芯片失效分析和制程开发中，如果说传统的电子显微镜是看清芯片物理结构的“照相机”，那么电学扫描探针显微技术（eSPM）就是探测芯片内部电学活性的“心电图仪”。
作为该领域的顶尖专家，张利博士擅长通过单探针实现电学特性的二维成像与局域纳米探测，为那些传统方法无法确认的疑难杂症提供关键的互补手段。

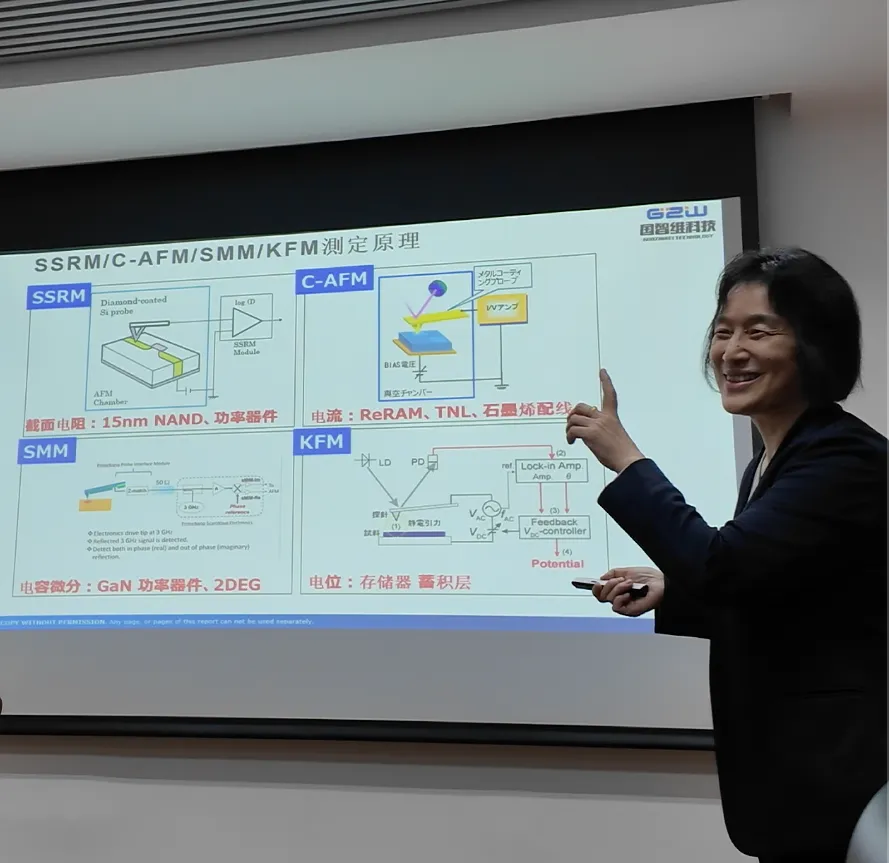

张博士在讲座中详细拆解 eSPM 核心技术矩阵的物理机制
正如上图张博士在复旦大学讲座中所展示的，她所带领的国智维技术团队，熟练掌握着 SSRM（扫描扩展电阻显微镜）、C-AFM（导电原子力显微镜）等一系列高阶检测手段。无论是逻辑芯片、存储器件还是第三代半导体（如GaN、SiC），张博士都能针对不同的材料体系，精准“下刀”，探寻掩藏在纳米结构下的电学真相。
应用落地—化繁为简，让芯片结构无所遁形
一项技术的伟大之处，不仅在于其理论的艰深，更在于它能为产业界解决多少实际问题。张利博士深知，客户需要的不是一堆冷冰冰的原始数据，而是能够直接指导制程优化的直观结果。

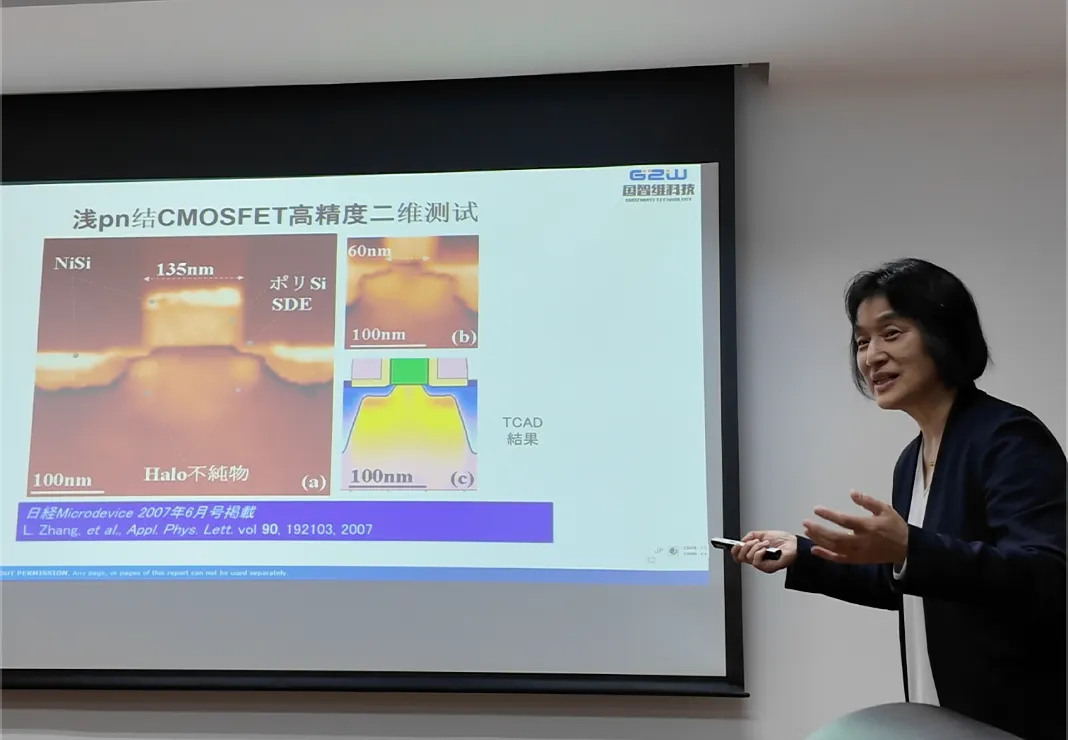

复杂的芯片载流子浓度，在张博士的检测下转化为直观的高精度二维形貌图
在她的主导下，国智维的检测服务能够对浅pn结、FinFET等复杂三维结构进行高精度二维测试。通过定量的载流子浓度分析（如图中直观的彩色热力图所示），张博士的团队能帮助IC设计企业和制造厂在器件设计、机理验证、良率提升及故障分析等环节，提供“看得见”的可靠依据，大幅缩短客户的研发周期。
技术经营—多年沉淀，超越测量的顾问式服务
如果仅仅停留于“把测试做好”，那只是一个优秀的工程师；但张利博士带给国智维客户的，更是“从测量能力到客户价值”的全面转化。
20年以上的半导体研发经验，加上曾担任跨国外企日本区总裁的管理履历，赋予了张博士极具高度的技术经营视角。
凭借深厚的行业阅历，张博士总能为客户提供最优的技术组合方案

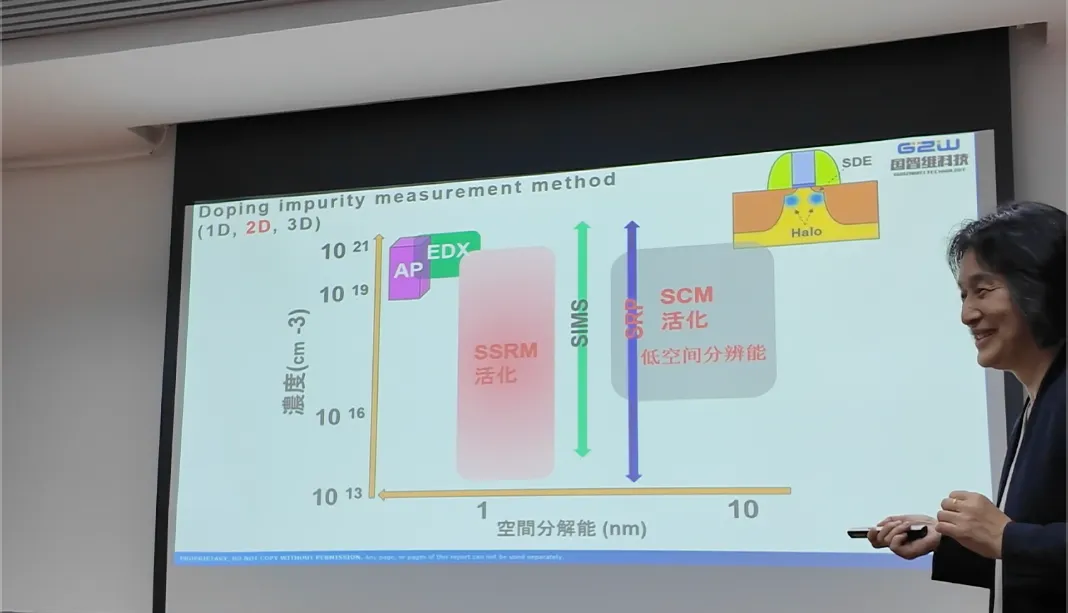

面对客户纷繁复杂的检测需求，张博士不仅是执行者，更是资深顾问。就像上图展示的，她对行业内各种掺杂浓度测量方法（如SIMS、SCM、SSRM）的优劣势和适用边界了如指掌。
她主张从技术经营的维度出发，不仅帮客户做测试，更帮客户进行“技术组合优化、资源协同与风险管理”。告诉客户“测什么最有效”、“怎么测最具性价比”，真正将尖端科学仪器转化为护航客户商业成功的利器。
与国智维同行，赋能半导体芯未来
“向材料更深处探索，为客户创造真实价值。”这是张利博士的坚持，也是上海国智维科技对每一位客户的承诺。
有一流的科学家坐镇，配合顶尖的检测设备，上海国智维正致力于成为半导体企业最值得信赖的第三方检测分析伙伴。
【关于上海国智维科技】
上海国智维科技发展有限公司是一家专注于半导体芯片分析测试的科技公司。业务聚焦于扫描探针显微镜与透射电镜的应用与开发。提供PFA(Physical Failure Analysis)物理、材料方面的失效分析、电性失效分析（EFA）等服务。
有别于传统的检测机构，上海国智维科技的核心技术差异化优势，在于极高的空间分辨率与超高灵敏度。我们能够针对最前沿的 GAA（全环绕栅极晶体管）、CFET（互补场效应晶体管）等复杂架构，以及功率器件(Power Device)、光电器件、太阳能电池等各类新型器件与前沿新材料，提供精准的纳米级电学测试与表征。
