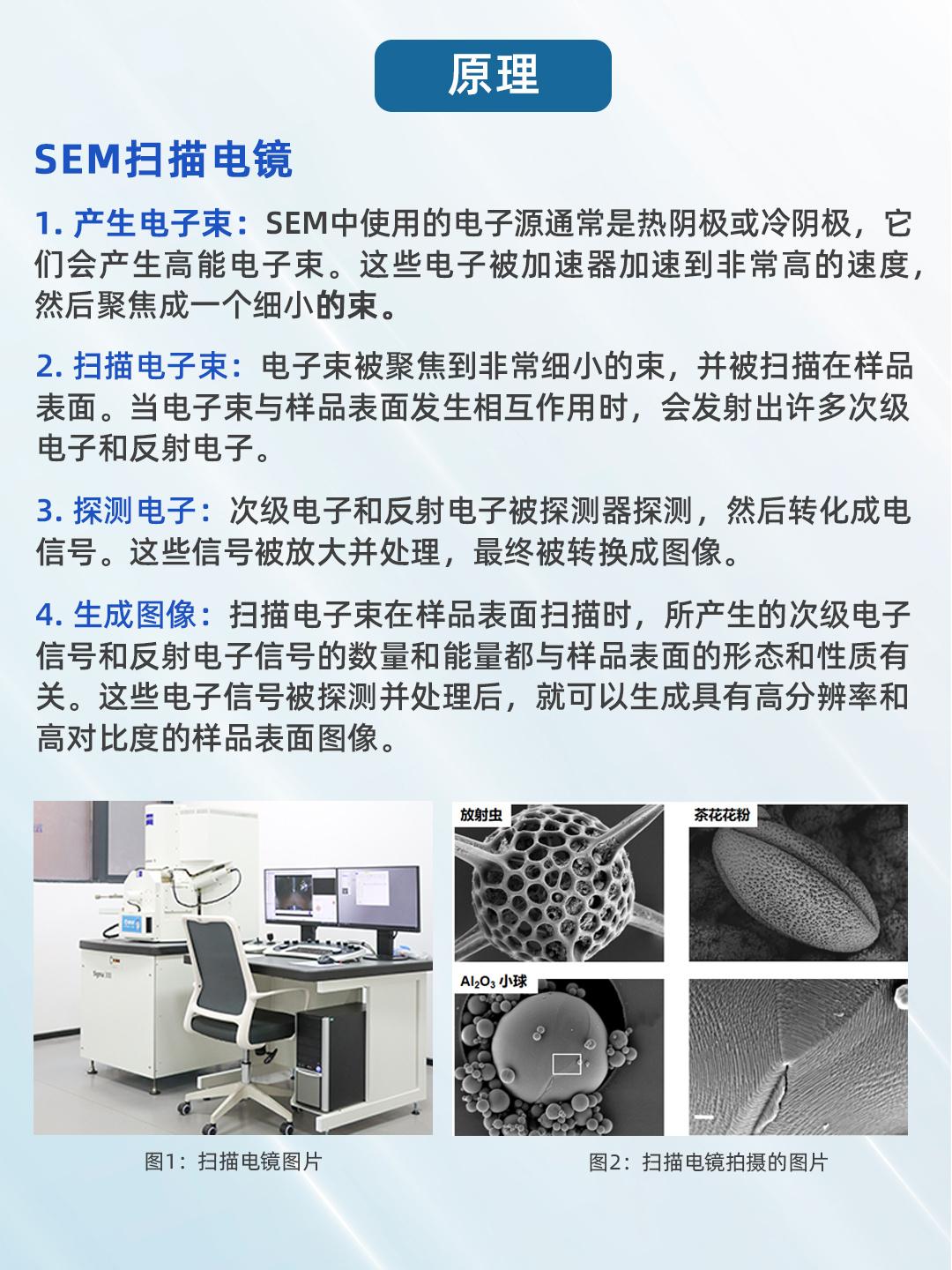

SEM扫描电镜
利用电子束与样品相互作用产生的信号来成像。与光学显微镜不同，扫描电镜使用的是电子束而非光线来成像，因此能够获得更高的分辨率和深度信息。扫描电镜的成像原理是在样品表面排列阵列的探针扫描表面，通过从样品表面上反射出来的次级电子、背散射电子、荧光射线、压电晶体振荡产生的信号等方式探测样品的表面形态、结构和成分等信息，再通过图像处理和分析得到高质量的三维结构信息。
·

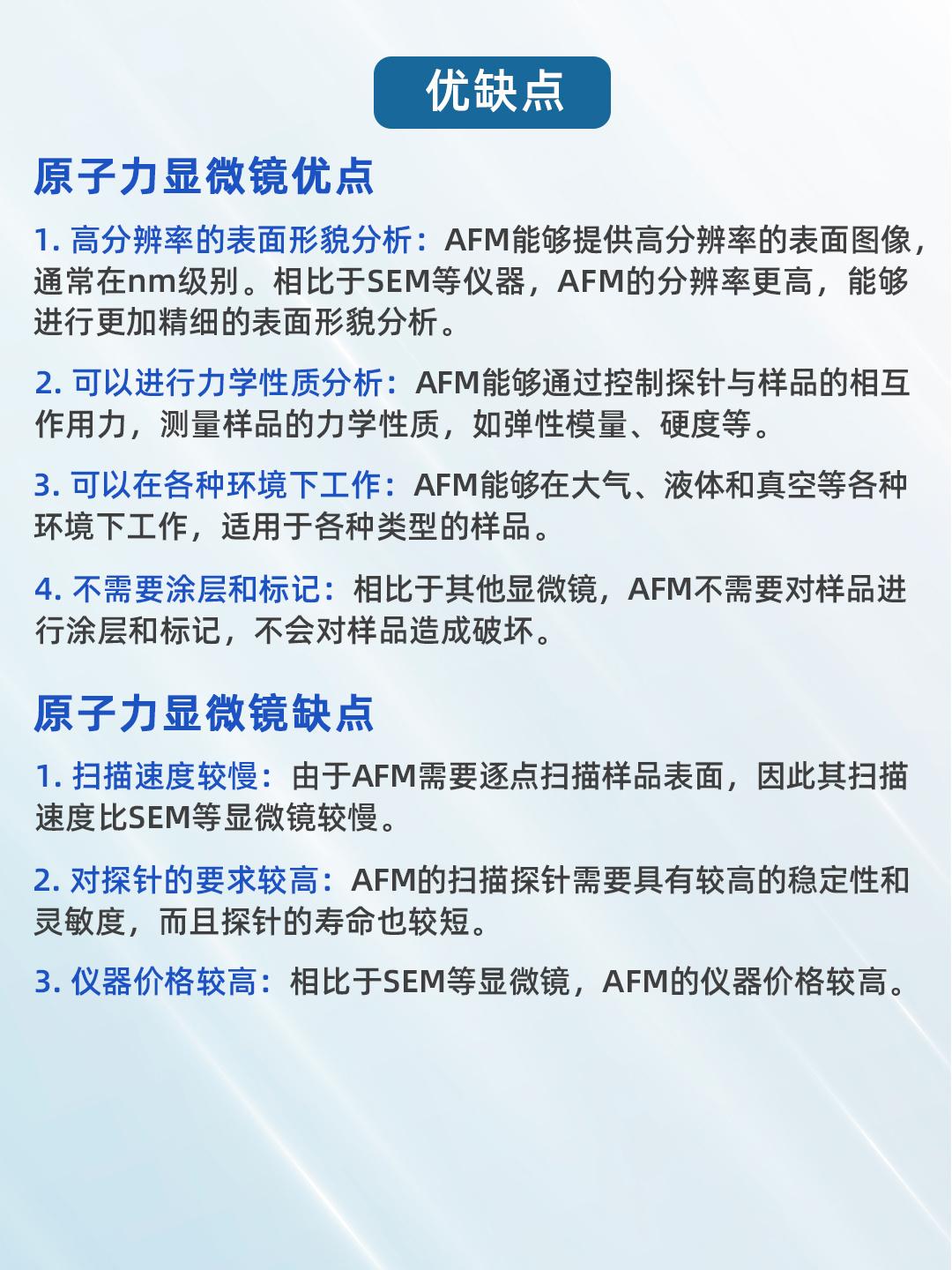

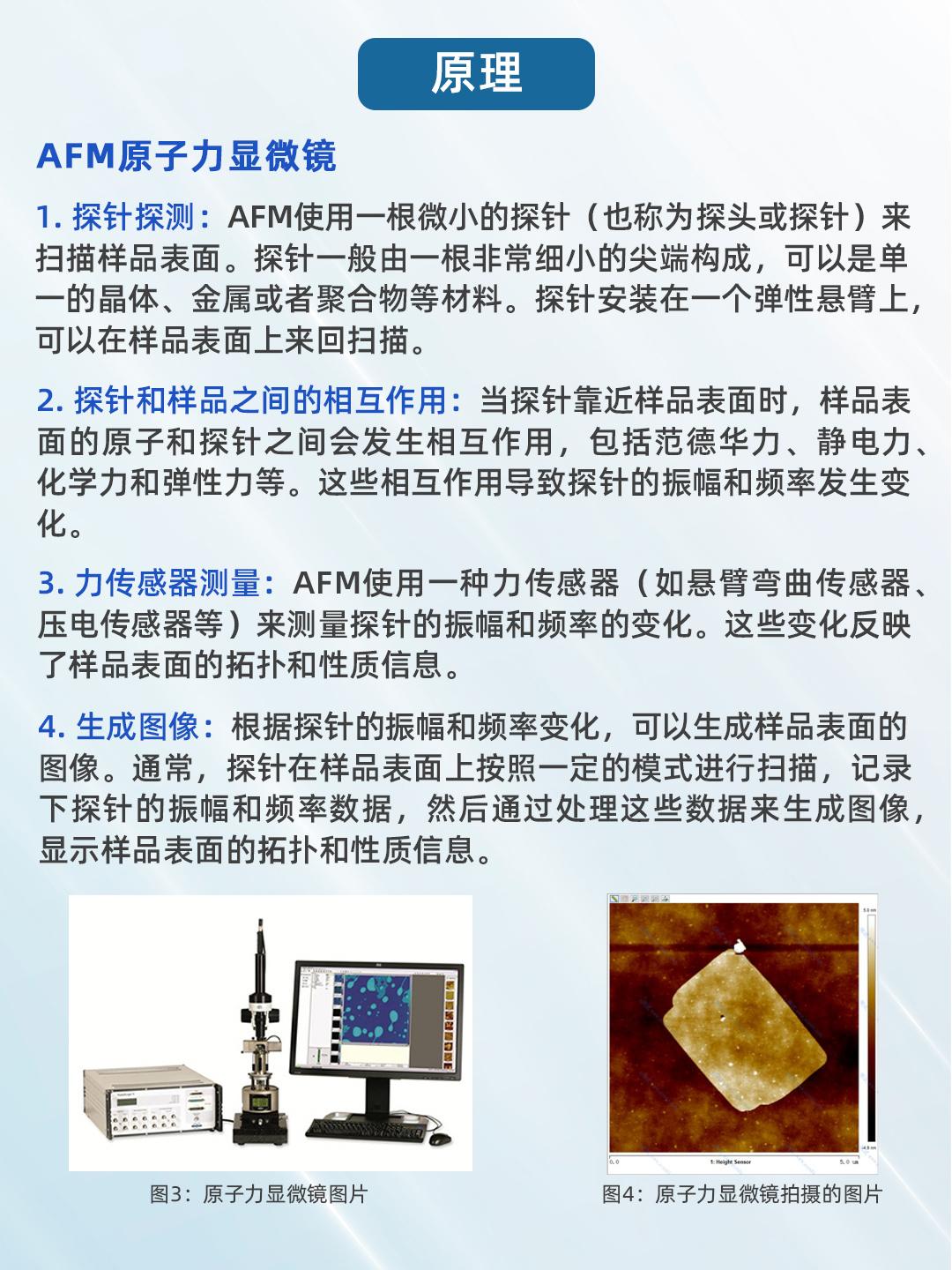

AFM原子力显微镜
通过扫描样品表面的探头，利用探头尖端与样品表面之间的原子间相互作用力，获取样品表面的形态信息。由于原子力显微镜可以对近乎所有材料进行成像，因此在物理、化学、生物等领域都有广泛的应用。
·

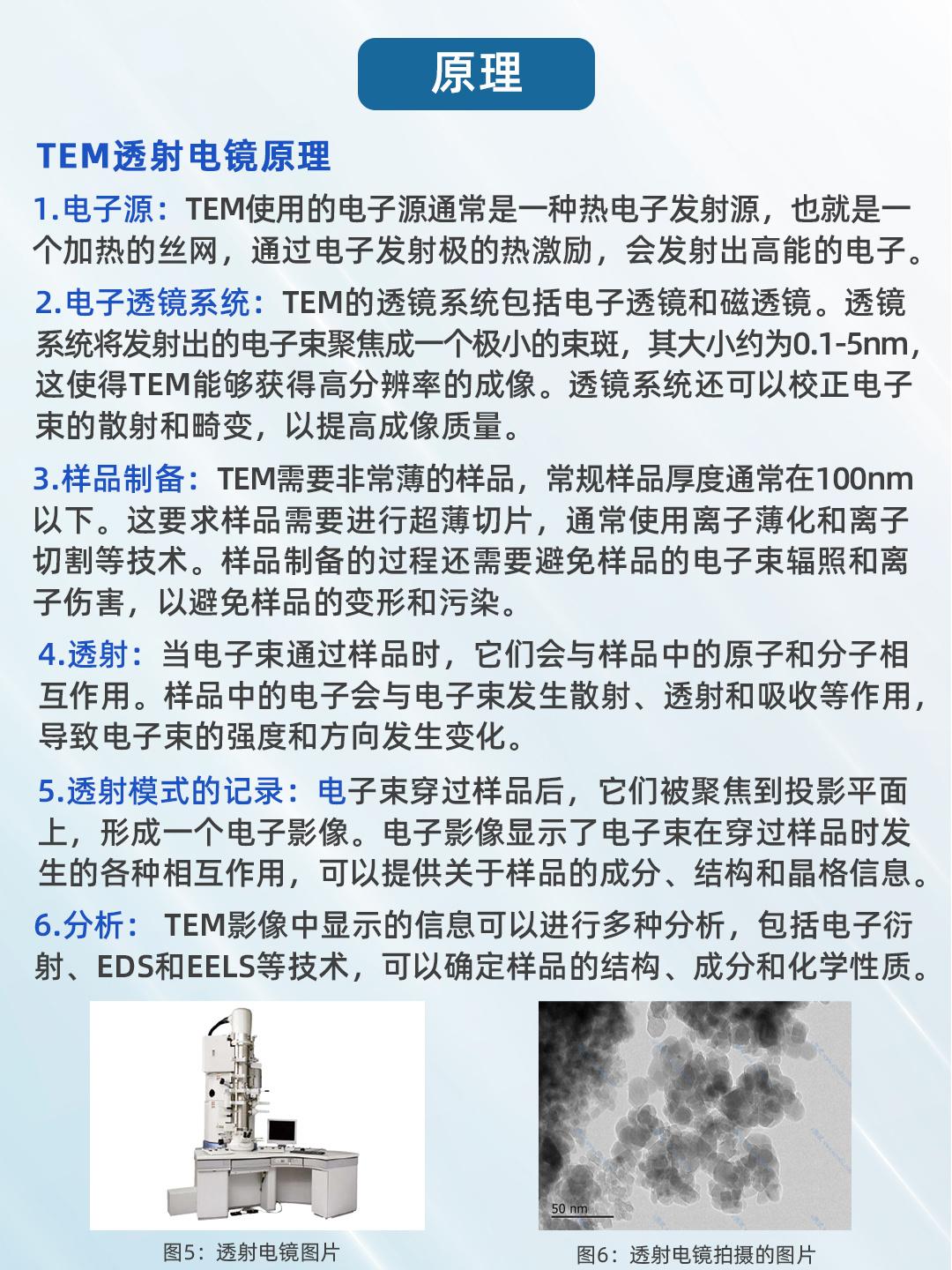

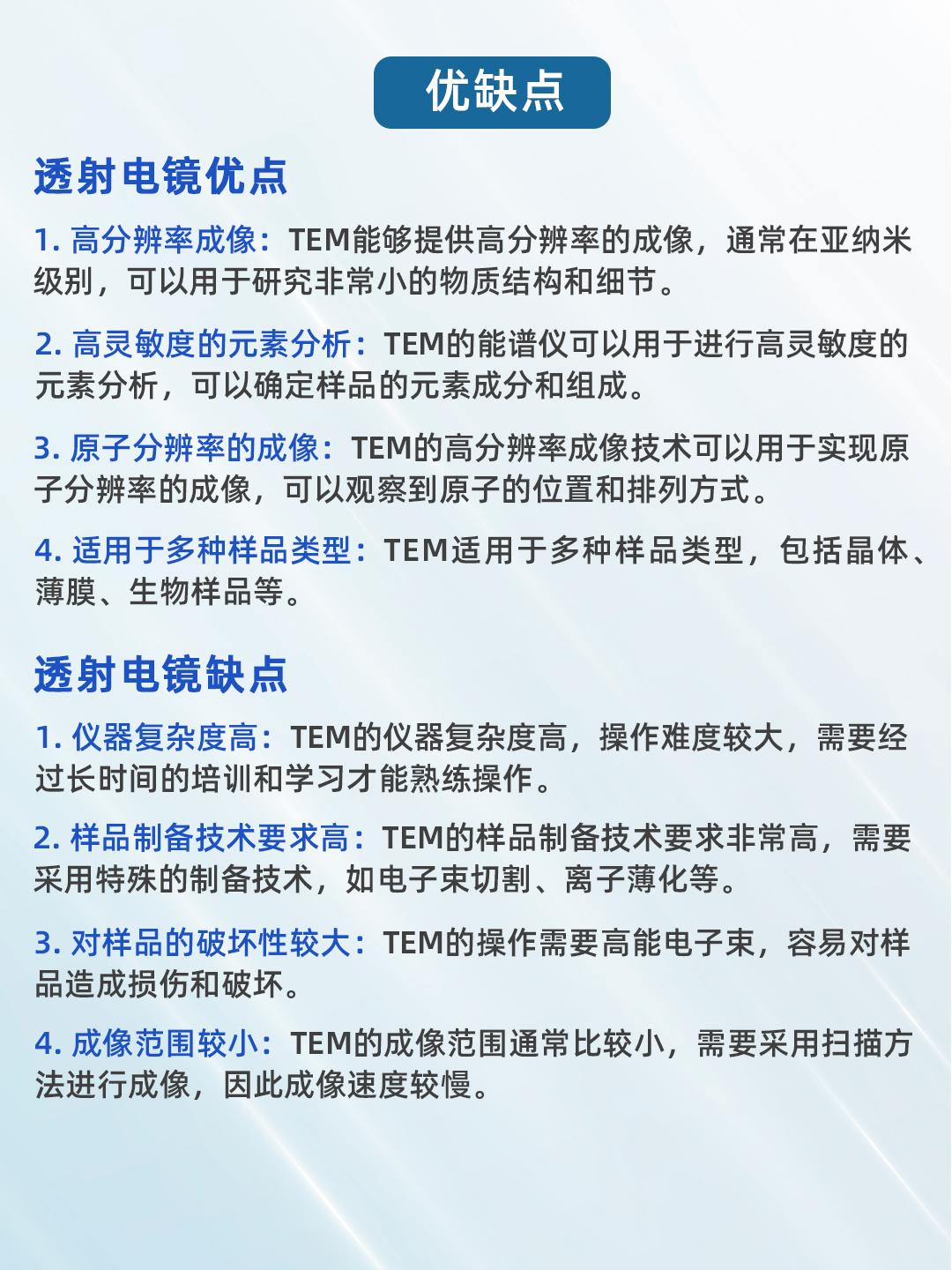

TEM透射电镜
主要由电子发射器、电子透镜系统、样品台、检测器等组成。透S电镜中的电子束会穿过样品并与样品内的原子和分子相互作用，形成高分辨的电子显微图像。透S电镜通常用于分析材料的组成和结构，具有高分辨率、高灵敏度和高空间分辨率等特点。
·

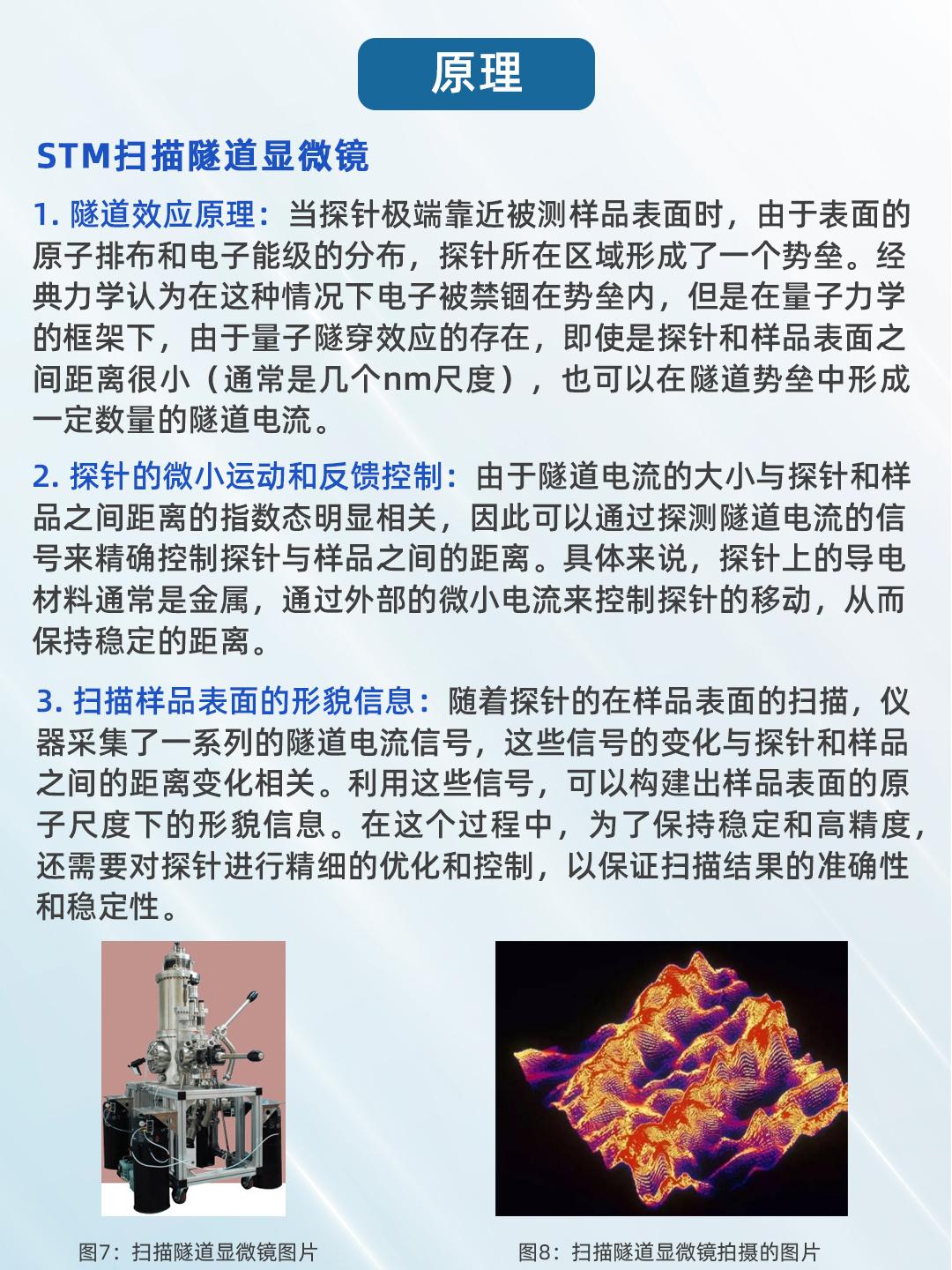

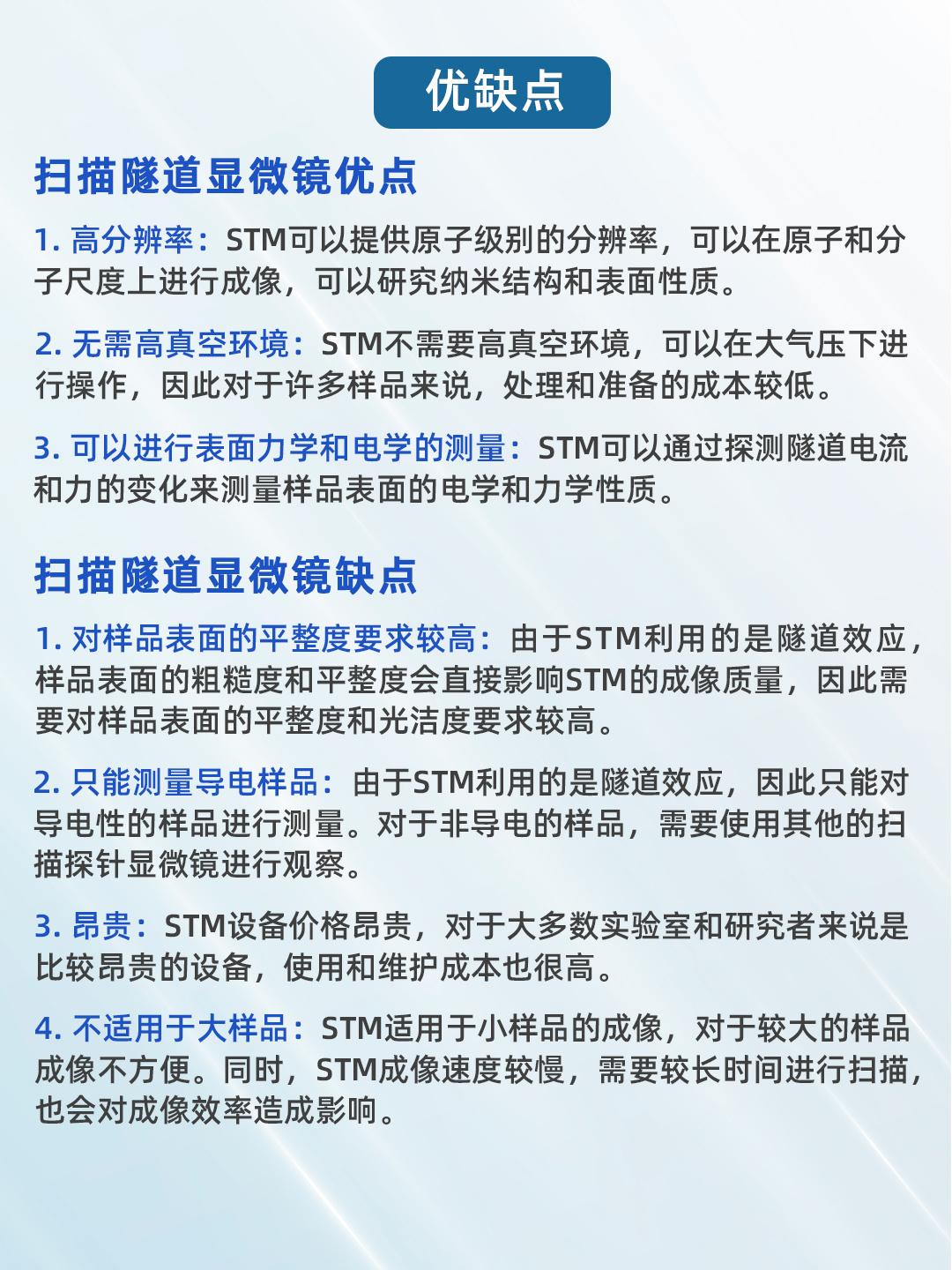

STM扫描隧道显微镜
通过探针与样品表面之间的隧穿电流，测量样品表面的形貌，由于电子云对样品表面形貌的响应非常灵敏，使得STM具有非常高的空间分辨率，能够达到nm甚至亚nm级别的分辨率。
